中望CAD如何绘制弧线弹簧

我们上一篇是说了如何绘制环形的弹簧，若是我们想要在CAD中绘制弧线形的弹簧又该如何绘制呢？

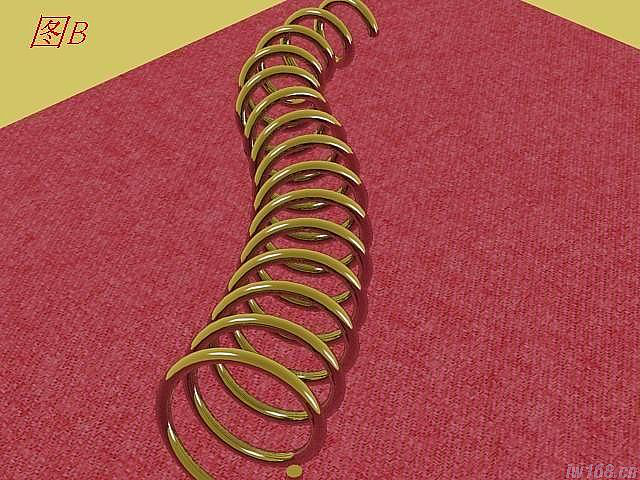

我们看看弧形弹簧的造型。

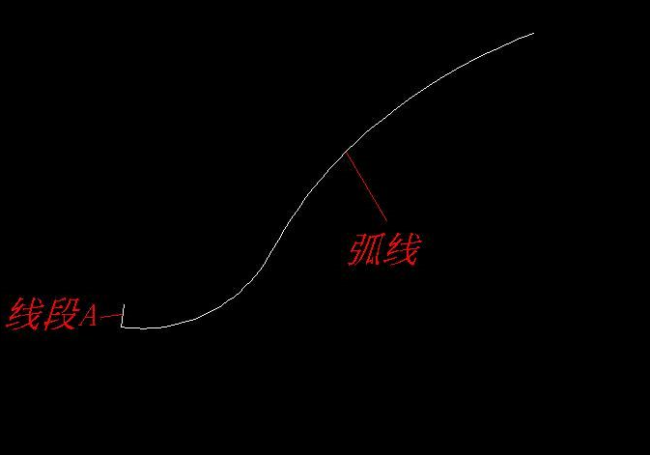

1、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图。

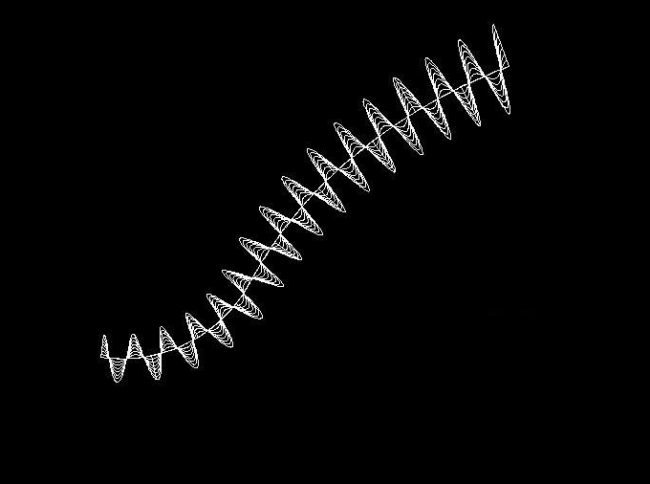

2、用扫掠命令，扫掠对象选短线段，输入扭曲（T)的数值5400（5400度也就是15圈），再输入比例（S)的数值2，扫掠路径选弧形线，生成结果见图。

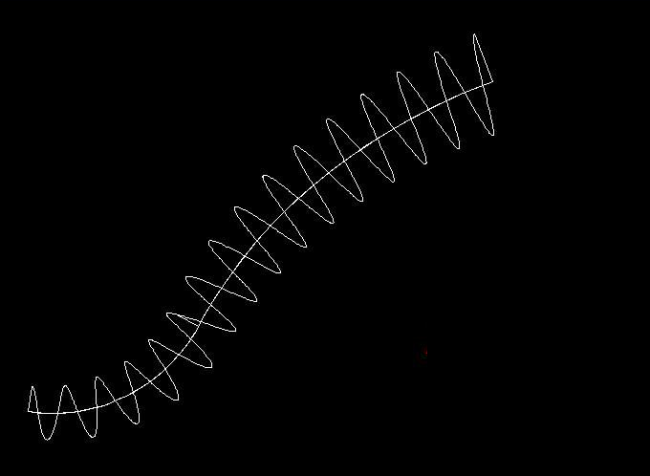

3、多次用分解命令把图形分解，结果见图。

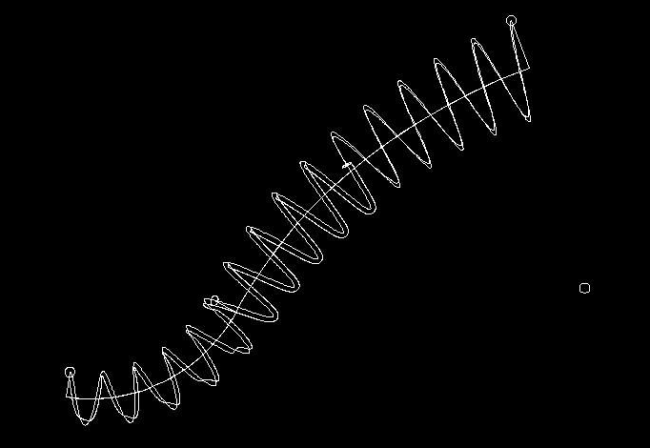

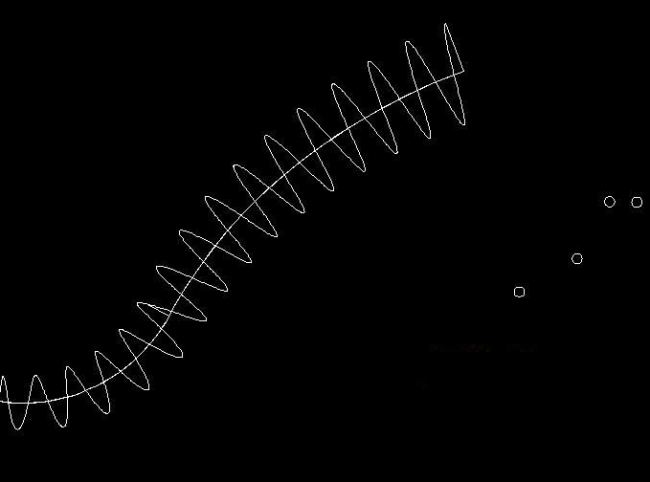

4、在渐缩弧形螺旋线画一小圆并复制几个，见图。

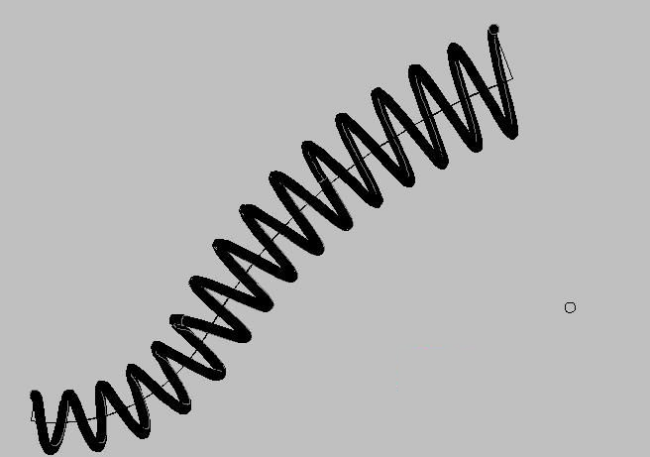

5、用扫掠命令，结果见图。

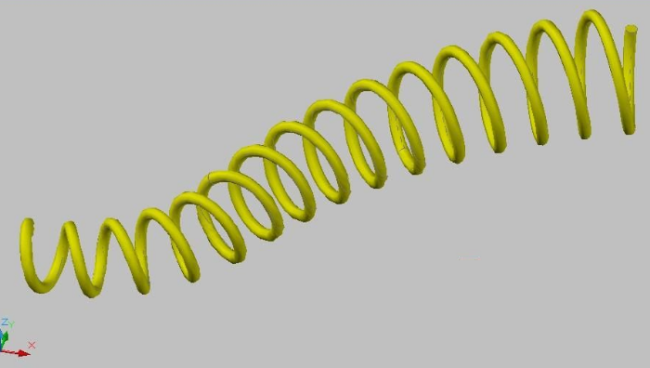

6、视觉样式选真实，见图。

7、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。
