中望CAD的机械零件绘制教程

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介大家好,今天又给大家分享一个快速建模小零件的方法,大家就来一起看看吧,全部过程在平面完成! 图纸: 步骤一: 根据图纸绘制如下二维线框(标注小编就略去了): 步骤二: 稍微

大家好,今天又给大家分享一个快速建模小零件的方法,大家就来一起看看吧,全部过程在平面完成!

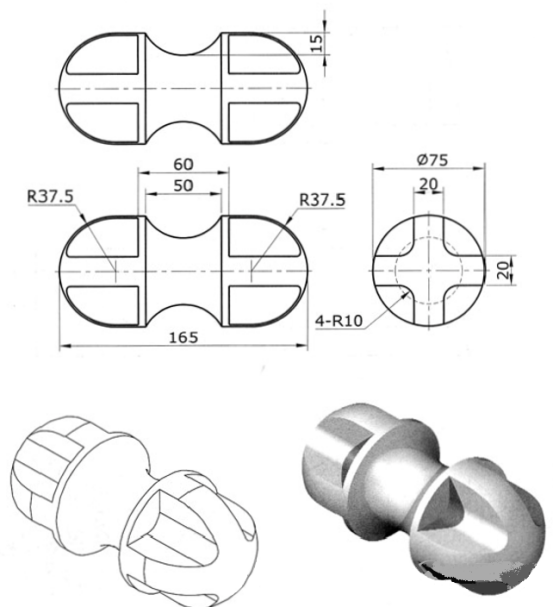

图纸:




步骤一:

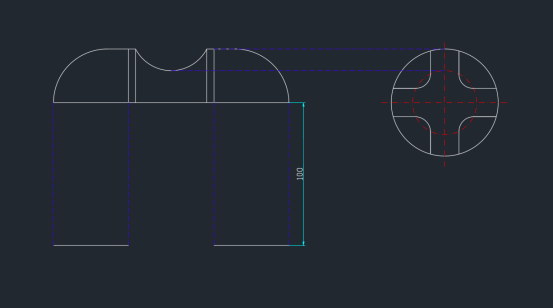

根据图纸绘制如下二维线框(标注小编就略去了):




步骤二:

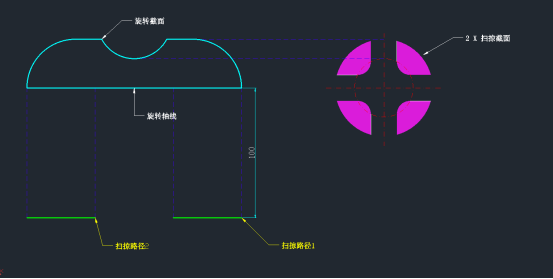

稍微处理一下绘制好的二维图形,再看看小编的注解,同时对右侧的线框进行REG(面域命令),并且合并(UNI).原点复制粉色的合并的面域。




步骤三:

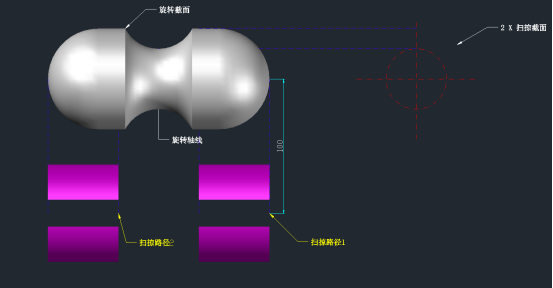

按照步骤二的图解,进行sw(扫掠),REV(旋转实体)操作,得到下图




步骤四:

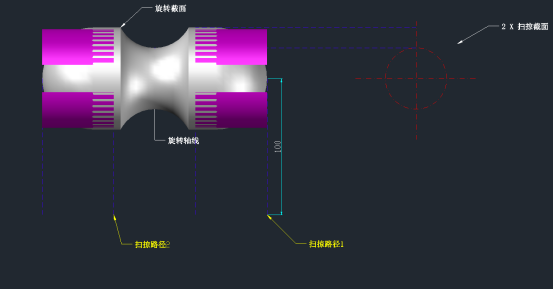

M(移动) 选择所有的红色实体,往上移动100.




步骤五:

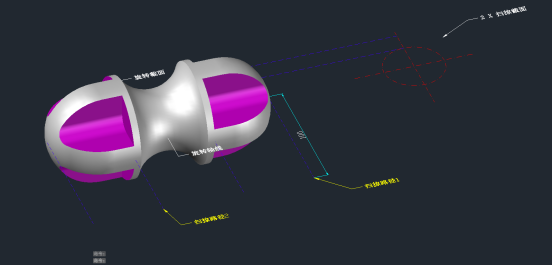

SU(差集),先选择灰色实体,回车,全选粉色的实体,回车。

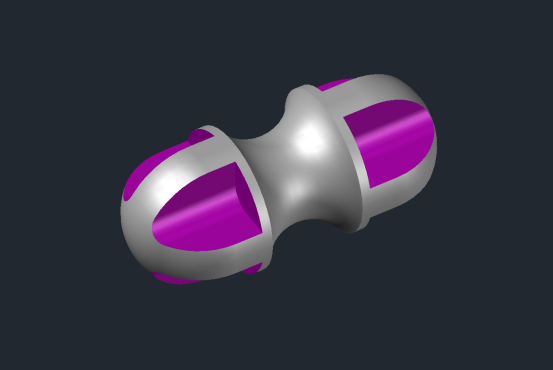

删除所有的线条,完工。






以上,是我们提供的教程,大家可以作为参考。
