中望CAD制作之曲面实体造型设计

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介我们对中望CAD已有一定的了解和基础之后我们看看如何成功的设计出一个曲面实体造型。 1.我们先看看三视图和效果图。 2.我们按照上图的尺寸画出这个实体的平面图。 3.转换一下视角

我们对中望CAD已有一定的了解和基础之后我们看看如何成功的设计出一个曲面实体造型。

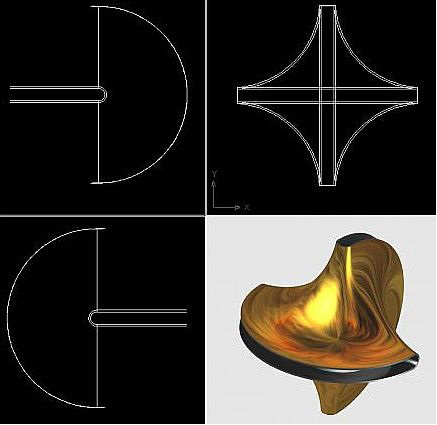

1.我们先看看三视图和效果图。

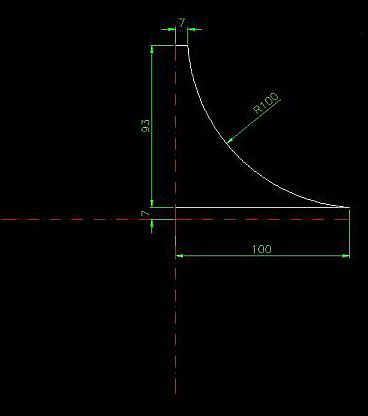

2.我们按照上图的尺寸画出这个实体的平面图。

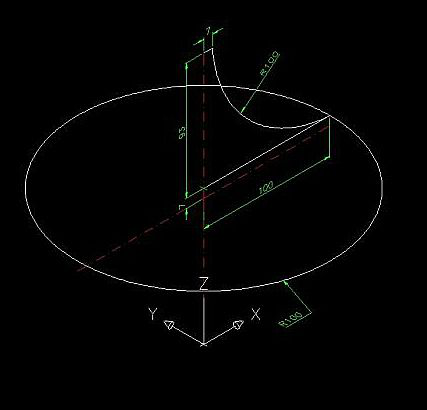

3.转换一下视角，绘制以个半径为100的圆。

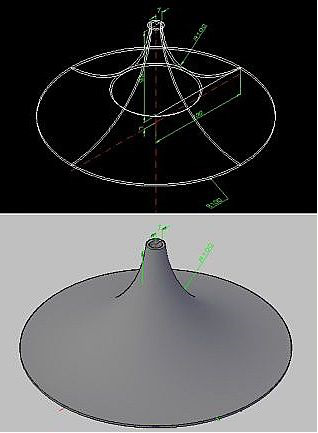

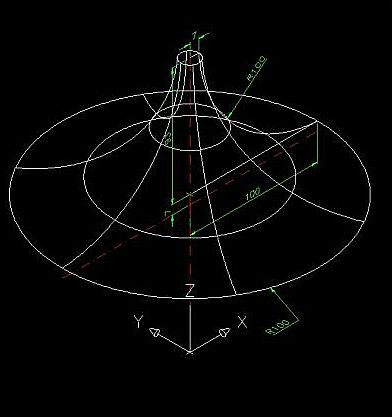

4.然后我们扫琼一下。

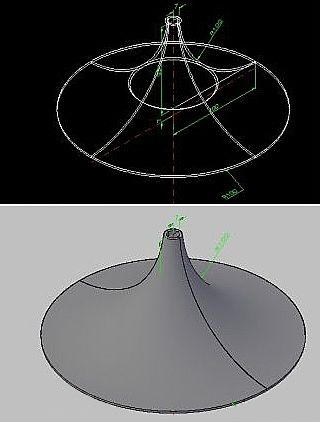

5.加厚两成的实体。




6.垂直剖将其分成两半。

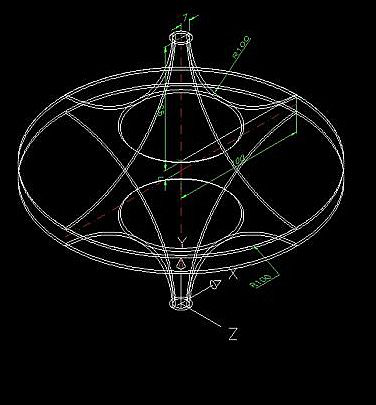

7.以水平中心线全部镜像一次。

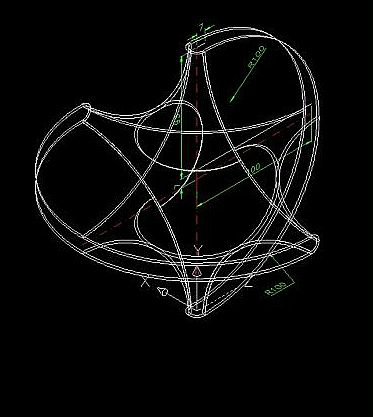

8.转换视图，我们的右半图形以中心旋转90度。

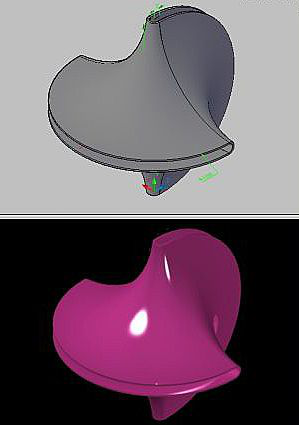

9.然后我们并集一下，然后渲染，得到下图。
