中望CAD中的定位轴线的设置和绘制

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD中的定位轴线在一般的建筑图纸中是常见所以我们也要注意设置和绘制的方法,我们下面就讲讲如何去设置,或许对大家有帮助。 1.我们打开中望CAD,然后打开图层特性管理器。 2.弹

CAD中的定位轴线在一般的建筑图纸中是常见所以我们也要注意设置和绘制的方法,我们下面就讲讲如何去设置,或许对大家有帮助。

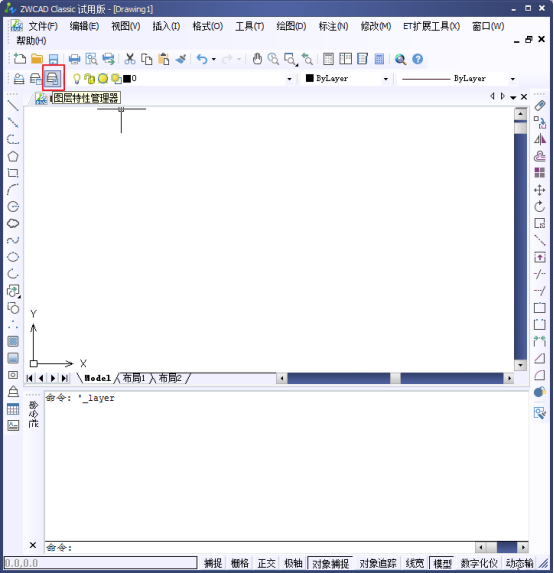

1.我们打开中望CAD,然后打开图层特性管理器。

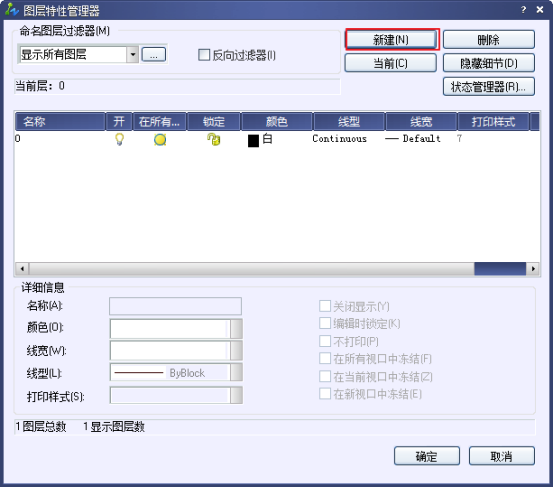

2.弹出的对话框中我们新建新的图层

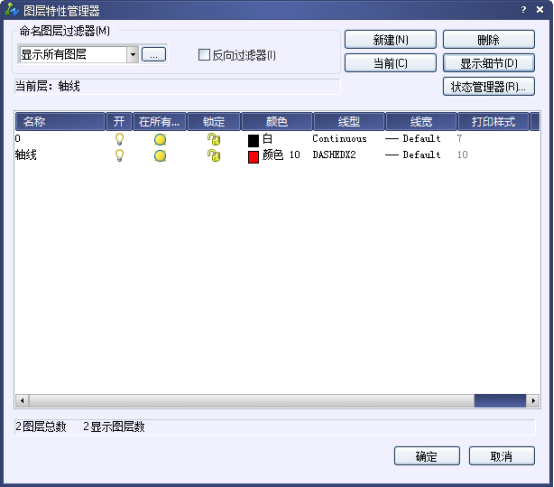

3.为新建的图层起名为【轴线】,并设置其颜色和线型。

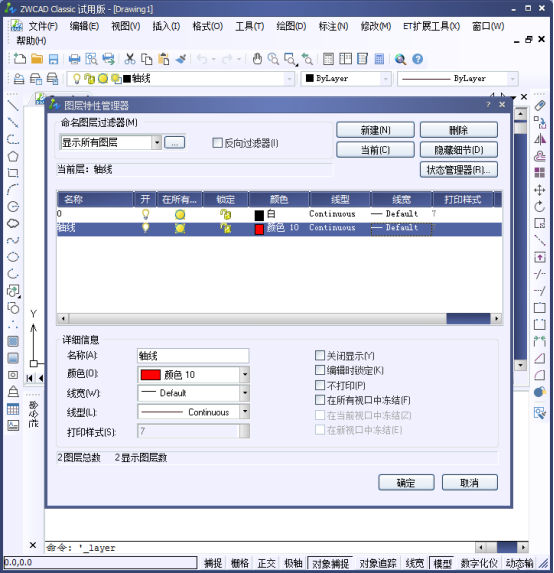

4.然后我们点击管理器中的【显示细节】




5.然后点击【线型】的下拉按钮。

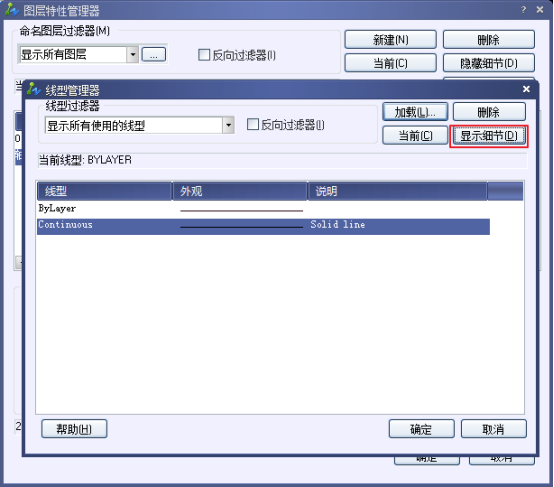

6.然后我们看到弹出的新的对话框。

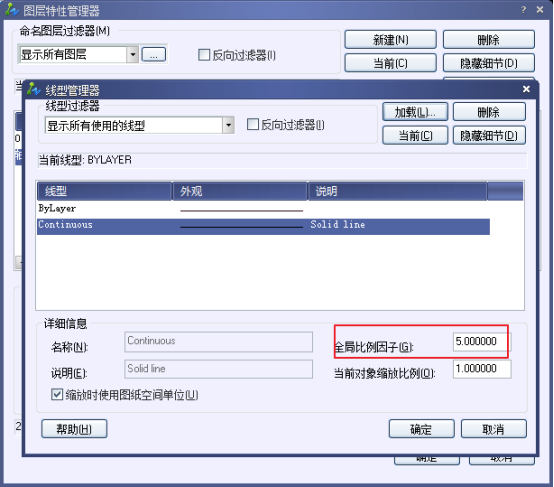

7.再点击【显示细节】,为了后面的显示清楚,我们将比例因子设置为5。

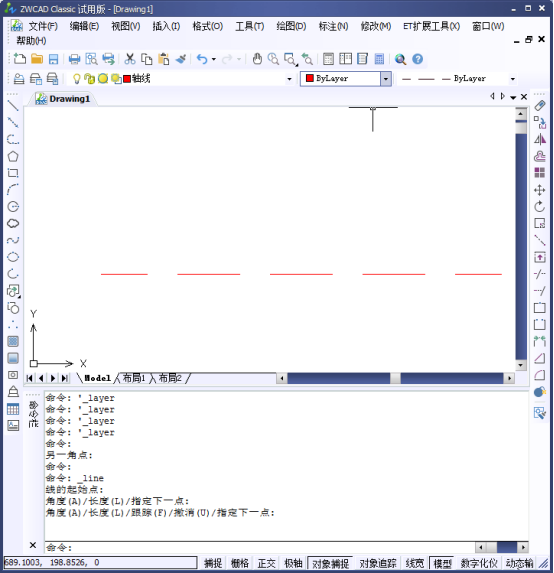

8.然后我们看看看在图层中绘制出来的形态。








以上。
