中望CAD绘图前设置好比例因子的方法步骤

小编已经给大家介绍过在CAD画图过程中修改图形比例，然而，在绘制一些特定的图时，如果需要用到比例，那么久应该在着手绘图之前就把比例设置好。这看起来听麻烦，其实操作起来并不难。

假定我们本来要画的是4*2的尺寸，但是放大了4倍，成了16*8.

那么这个16*8的标注要怎么修改呢？

首先选择【标注】——【标注样式】。

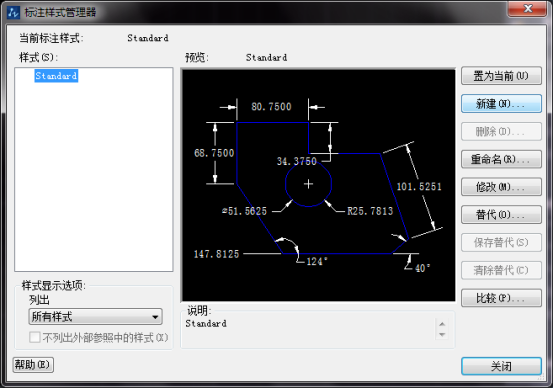

在弹出的对话框中选择【新建】，可新建一个标注样式。

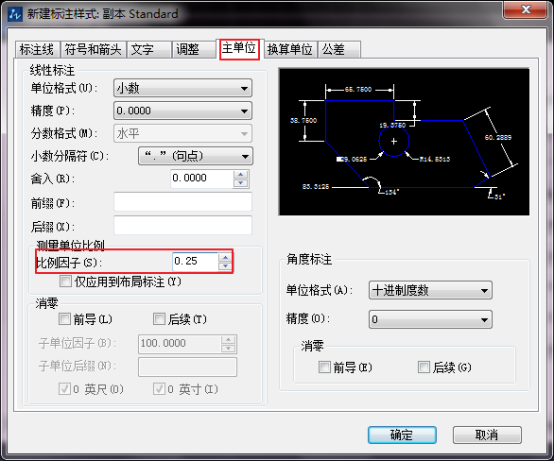

完成新建后，在弹出的对话框中，切换到“主单位”菜单下，可以看到有个“比例因子”。我们把它设为原来的是0.25倍。

现在我们用这个标注样式(下图中绿色的)来标注，标出来的尺寸就成了4*2的了。

总之，通过修改比例因子，可以将尺寸标注同步放大或者缩小到任意你所需要的尺寸。
