中望CAD显示不出所画线段的解决方法

有的时候我们会发现，在CAD中所画的线段无法显示出来，这可能是因为没有设置好图形的界限。以下是关于如何解决这个问题的内容。

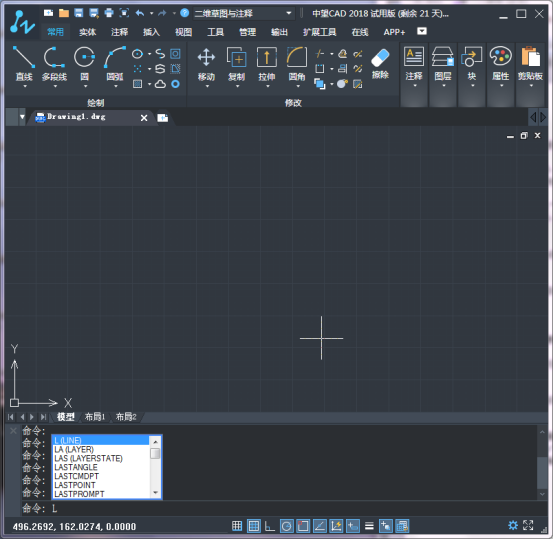

首先，在命令行输入“L”（直线的快捷命令），敲击回车键，然后随意在工作区域中点击左键，可以确认第一点。

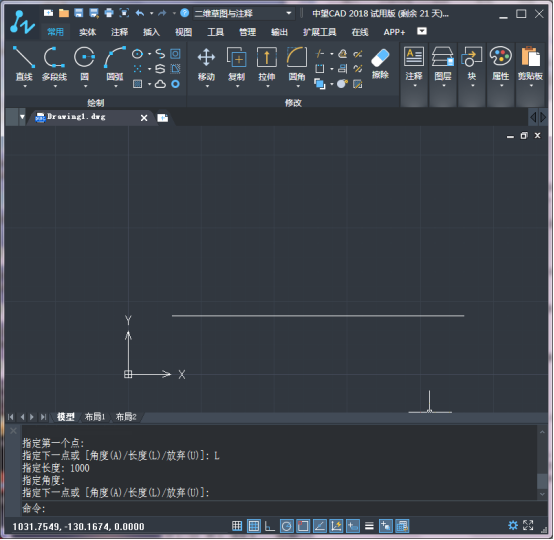

第二步，在指定下一点的提示处输入“1000”，可以知道CAD的画图界面里不能完整地显示出这条所画的直线。

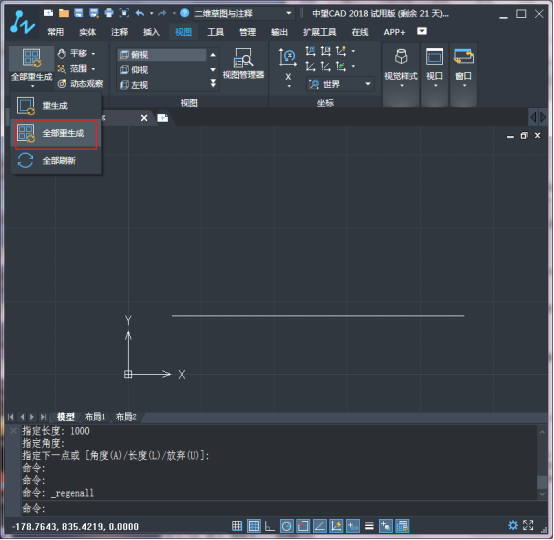

第三步，找到【视图】选项中的【全部重生成】按钮，滚动鼠标，这条直线就可以完整地显示出来。

另外要注意的是，还要确定画图之前，设置的目标图形单位是毫米。这一点可以用以下方式来操作：

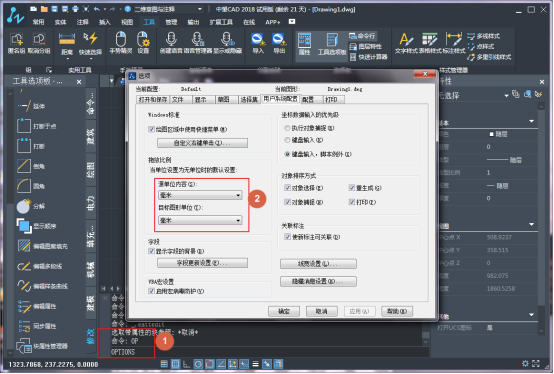

在命令行里输入“OP”，然后回车。

在【选项】对话框里点击【用户系统配置】后，将这个页面的目标图形单位和源内容单位都设置成毫米。

如果想要正常显示所画的上千毫米尺寸的图形，可以在画图前将图形界限设置好。

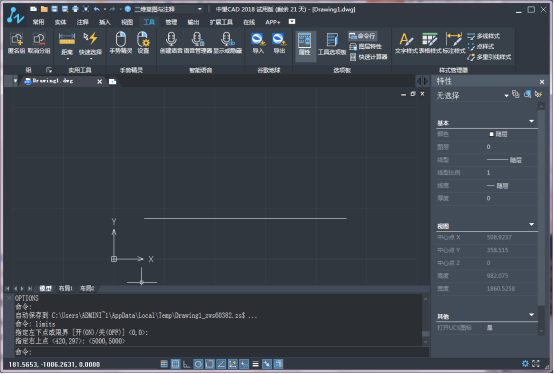

在命令行输入“limits”, 回车，待出现指定左下角点（0,0）提示下再回车一次，接下来在指定的右上角提示下输入一定的尺寸，例如（5000,5000）
