用中望CAD画物件剖面图的操作方法

在CAD中，物件的剖面图总是需要画出来的，如工程建设中的管道，就需要用到剖面图。那么如何在CAD中画物件的剖面图呢？我们不妨就以管道为例，教大家绘制物件的剖面图。

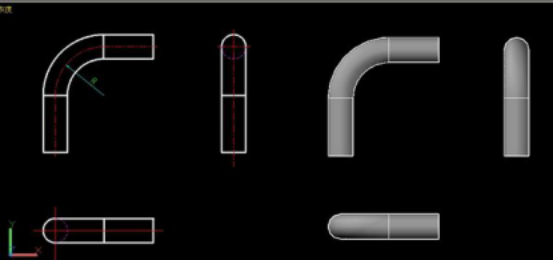

在开始着手画图之前，让我们先看一张截图，是一张三视图，通过正常投影即可得到。右上方是立体图。

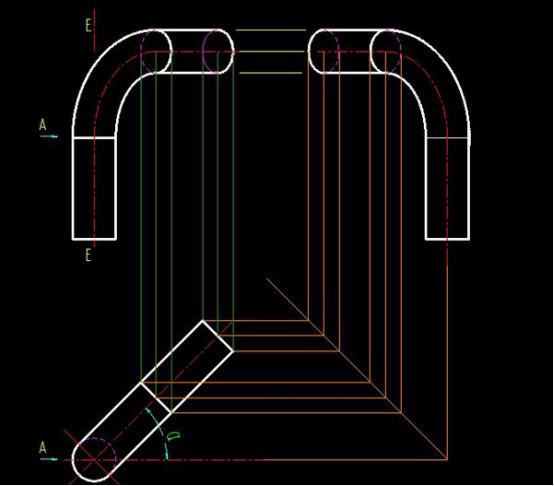

如果将图上的俯视图绕着E-E轴线，按逆时针旋转α度。那么其他视图肯定也会有相对的变化。也就是说三视图与上面图片中的不一样了。按照这个原理，相信大家可以开始画剖面图了。

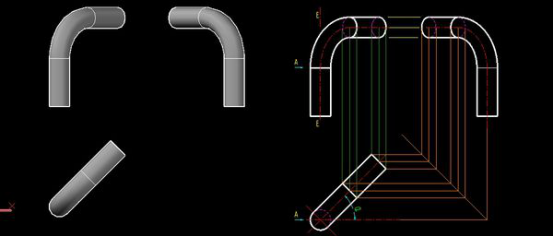

将俯视图沿水平方向旋转一定角度后，遵循投影原则，同时采用必要的辅助线，找到一些关键的投影点，就可以画出来了。

最后，要提醒大家，图上的A-A剖视图仅对于弯管来说的话，是没有的。A-A所指的是一个剖切平面的位置。画的剖切符号A-A切不到弯管的任何部分。所以对此图而言，应该是A向视图，面不是A-A剖视。
