用中望CAD在二维视图中画三维图的操作方法

说到用CAD画三维图，大家可能会马上想到在三维空间里去建模，但其实有时候并不需要这样。用CAD也可以在二维视图中画出三维图。如果大家不清楚这一点，可以看看下面的步骤。

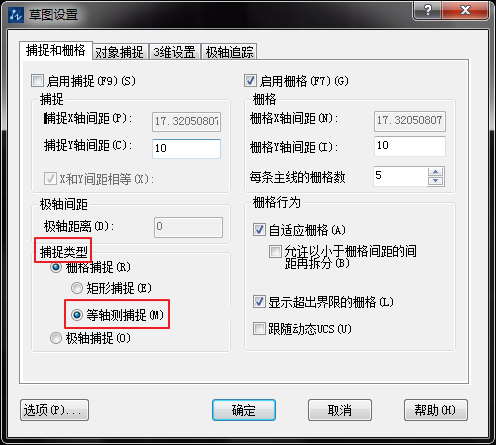

打开中望CAD后，找到【捕捉】，左击鼠标点击【设置】，弹出【草图设置】对话框。

在【草图设置】对话框找到捕捉类型，将捕捉类型设置为等轴测捕捉。

打开正交。

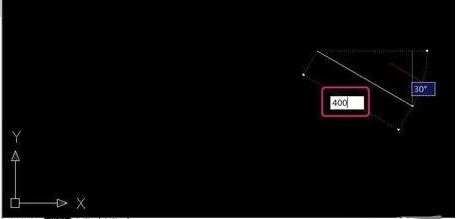

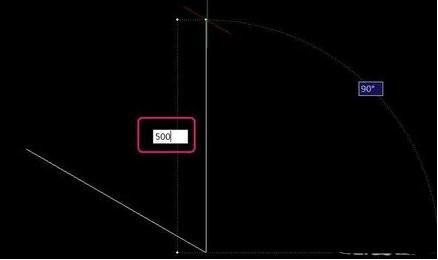

先画一条直线，长400. 然后按F5切换到等轴测平面左，输入400，回车确认。然后正交向上，输入500，也就是高，回车确认。

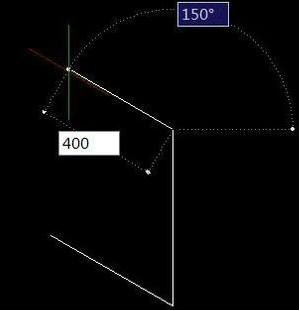

顺着左边输入400，回车。

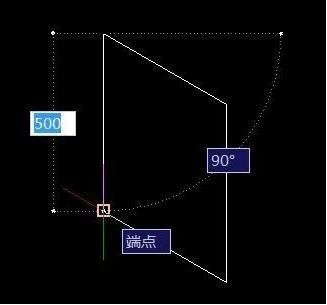

接下来向下，输入500，回车。也可以鼠标左键点击端点，直接捕捉。到这里就完成了左侧面。

同理，按F5切换到右侧面、上侧面，重复上述步骤即可。
