中望CAD尺寸标注样式中换算单位选项卡介绍

CAD尺寸标注样式中换算单位选项卡介绍

【换算单位】选项卡可以设置不同单位尺寸之间的精度和换算格式。在CAD中，通过换算标注单位，可以换算使用不同测量单位制的标注，通常是显示英制标注的等效公制标注，或公制标注的等效英制标注。在标注文字中，换算标注单位显示在主单位旁边的括号中。默认情况下该选项卡的所有内容都呈不可用状态，只有选中【显示换算单位】复选框后，该选项卡的其他内容才可使用。

在【换算单位】选项组中，可以设置单位换算的单位格式和精度参数。各选项含义如下所示：

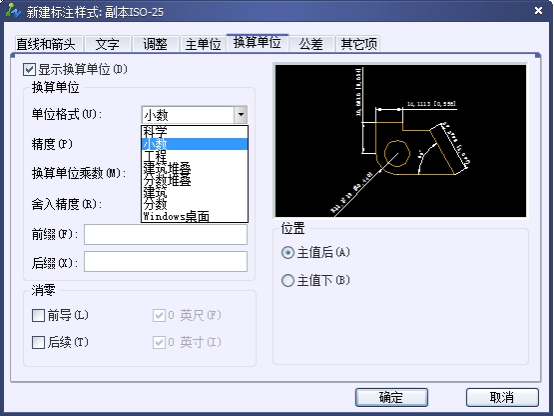

【单位格式】下拉列表框用于设置换算单位格式，和主单位一样，可以设置成小数、工程和科学等。

【精度】下拉列表框用于设置换算单位的小数位数。

【换算单位倍数】文本框可以指定一个倍数走位主单位和换算单位之间的换算因子。

【舍入精度】文本框为除角度之外的所有标注类型设置换算单位的舍入规则。

【前缀】和【后缀】分别为换算标注文字指定一个前缀或者一个后缀。

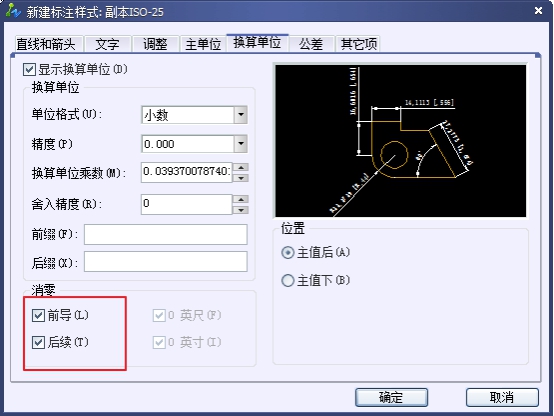

在【消零】选项组中可以设置不输出的前导零和后续零，以及值为零的英尺和英寸。

在【位置】选项组中可以设置换算单位的位置。【主值后】和【主值下】按钮分别表示将换算单位放在主单位后面和下面。
