在中望CAD中绘制钢丝绳的绘图方法

在CAD中绘制钢丝绳的绘图方法

大家知道吗？钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，性能非常好。应用于物料搬运机械中，供提升、牵引、拉紧和承载之用。这篇文章是关于如何在CAD中绘制钢丝绳的，步骤较多，大家注意仔细阅读，当然也要动手操作，这样才能真正学会。

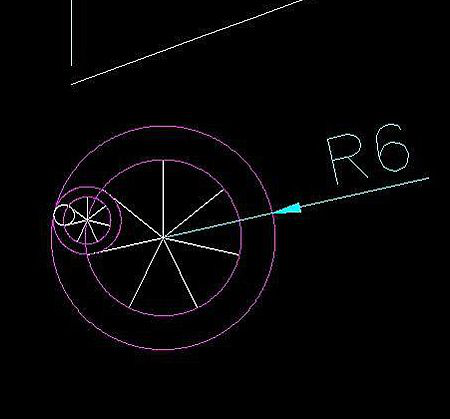

首先画钢丝绳的中心线（画一条曲线即可），根据自己需求设计中心线的尺寸。然后画一个圆，作为钢丝绳的外径。分7等份，切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。只需要白图层线，粉红图层线就不需要了。

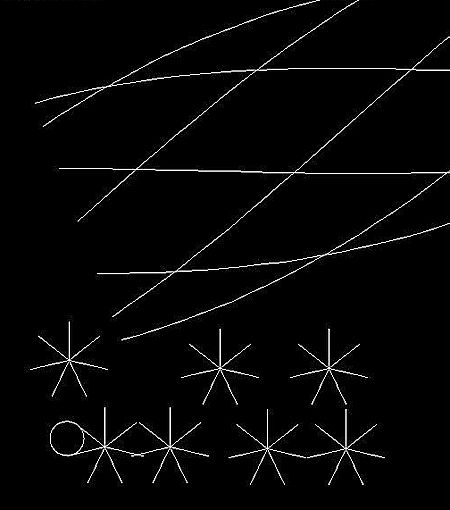

调用sweep命令，选择大的七星线，以1800进行扭曲，然后选择曲线。扫出七条扭带。然后炸开，调用explode（分解），分解七条扭带，然后删除八条（包括原来的一条）中心线和顶端的线。再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。

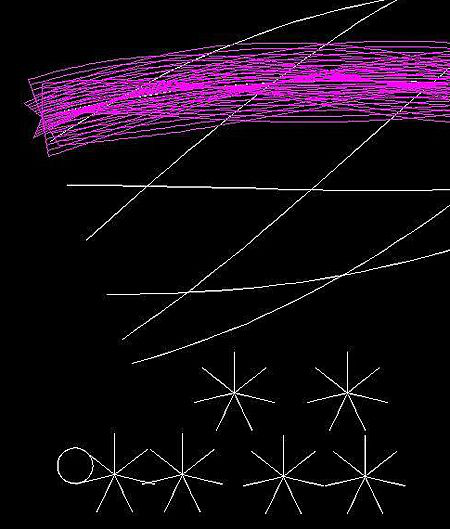

再次用sweep命令，选择小的七星线，然后扭曲，数值是-3600，接下来选择任一条曲线，扫出七条扭带。

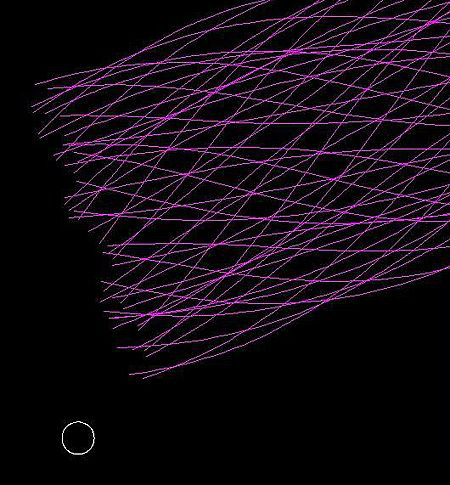

按照上一部的操作，全部扫掠完这七条七星线。然后全部分解。

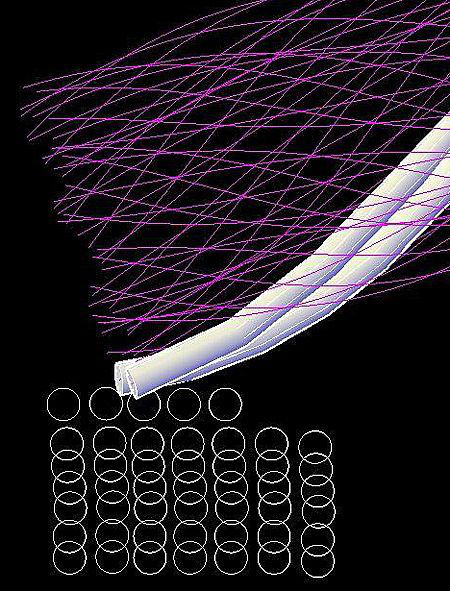

删除与白线重合的所有线，也删除掉顶端的线。把小圆复制成49个。回到原来白色图层置为当前。接下来就是逐个sweep，这回不用扭曲。

按以上步骤，加以调整和操作，就完成了。
