CAD绘制波浪线图形的不同方法汇总

大家对于波浪线肯定不陌生，因为在会经常用到，许多图纸都要用到波浪线图形。大家知道怎么绘制吗？下面是小编整理的方法，方法不止一种哦，大家可以选择自己喜欢的方法来进行操作。

用CAD绘制波浪线图形的第一种方法：用云线命令

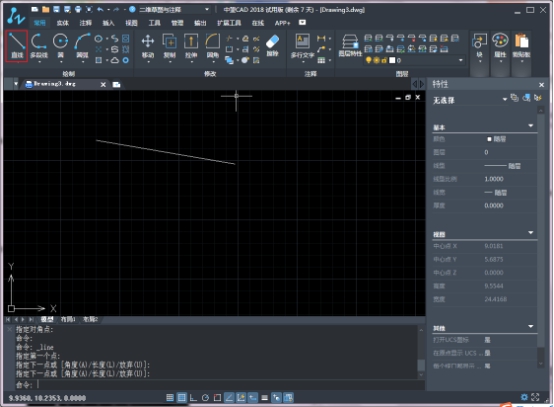

由于波浪线都有一条路径，所以可以先画一条直线来描述波浪线的路径。

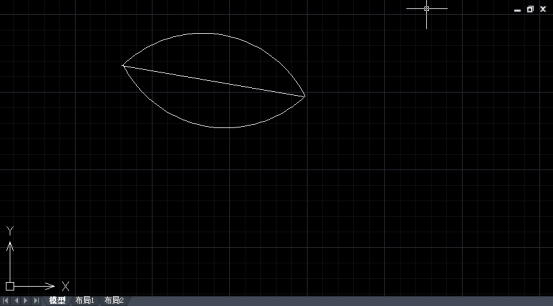

在命令行输入revcloud命令，即云线命令。接下来输入A，最大弧长与最小弧长都用100，输入对象（0），选择你刚刚绘制的那条直线即可。

用CAD绘制波浪线图形的第二种方法：用于画给定数据的波浪线。

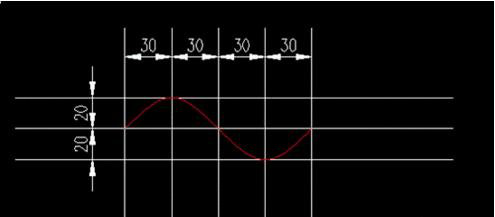

首先画出三条横线和五条竖线，在命令行输入SPL依次连接交叉点。

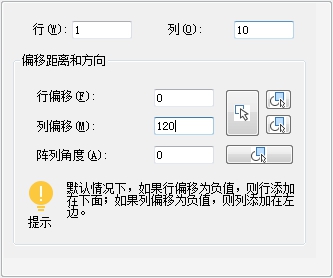

然后采用阵列命令，也就是AR，选择偏移，这里选择10。

最后调用join命令，全选把所曲线合并成一条曲线即可。
