中望CAD绘图的80个实用制图技巧（七）

CAD绘图的80个实用制图技巧（七）

在使用CAD中图层时，有时候会遇到这样的情况：当我们关闭掉某个图层后，其中的某些物体还是会显示出来。那么大家知道如何解决这个问题吗？不知道的话可以看看下面的一个制图技巧：关于图层关闭后还在显示的问题。

我们不妨以直线为例吧。操作步骤如下：

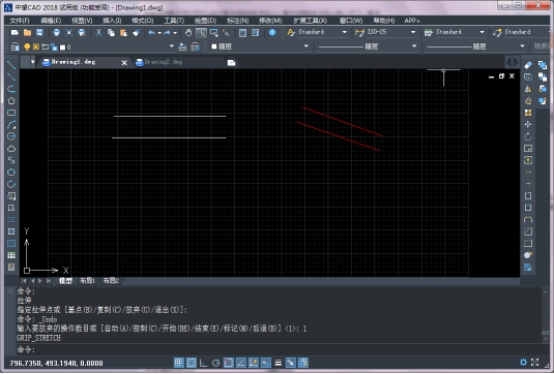

1. 画两组直线，每组两条，共四条。

2. 左边这组直线的颜色随层，右边这组直线为红色，当然也可是其他颜色。注意一点，要为此组线条建立一个新层。

3. 分别为两组线条写块(W)命令，需要注意：虽然都是块了，但左边那组线条是不带图层的块，而右边那组线条是带有图层定义的块。将块定义好后，记住块所保存的位置，以便后续的插入。

4. 将两组图块分别插入到图纸界面中，然后新建两个图层，把两组线条放到两个新建层中，并分别进行块冻结操作，操作之后可以发现，白色线条可以被冻结，红色线条不可以被冻结，因为我们平时所插入的块，多数都是从别的地方拷贝过来的，而且也有大部分的图块都是分层建立的，所以不能将它们整体关闭。
