中望CAD绘图的80个实用制图技巧（六）

CAD绘图的80个实用制图技巧（六）

这篇文章将为大家介绍4个CAD绘图技巧，包括修改块的技巧、两种打印方法、画矩形时没有虚线框的解决方法以及画完椭圆后椭圆以多义线显示的处理办法。

【修改块的方法】

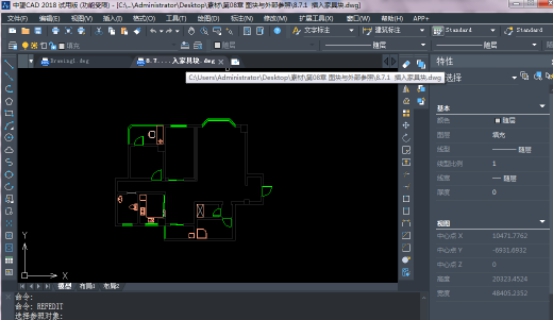

有些人可能以为块是无法进行修改的，只能将其炸开，然后修改完后再进行合并以及重新定义成块，但这样的方法光是看起来就觉得很麻烦，会降低我们的制图效率。其实，修改块的方法还是有的：调用refedit命令，然后根据命令行的提示，修改好以后调用refclose命令。这个步骤操作好了之后，记得确定保存下来。

【两种打印方法】

打印方法有两种：模型空间打印和布局空间打印，逐个图框的打印就是模型空间打印，这种打印方法需要对每一个独立的图形对象插入图框，然后根据图的大小缩放图框例，打印起来会比较慢。如果使用布局空间打印，就能实现批量打印，不需要使用插件。打印起来比较快捷。

【画矩形时没有外部的虚线框的解决方法】

在如图，在命令行输入dragmode命令，随着提示输入ON即可。

【画完的椭圆以多义线显示的处理】

椭圆命令生成了椭圆后，椭圆是以多义线显示出来还是以椭圆椭圆为实体这个问题，是由系统变量PELLIPSE决定的，当这个系统变量为1时，生成的椭圆就显示为多义线PLINE。变量为0时显示为椭圆实体。
