中望CAD绘图的80个实用制图技巧（三）

CAD绘图的80个实用制图技巧（三）

这篇文章会介绍CAD中在图形窗口显示滚动条的方法、统一保存的格式、统一打印线型、标题栏显示路径不全的解决方法以及目标捕捉的用法。

【在图形窗口显示滚动条】

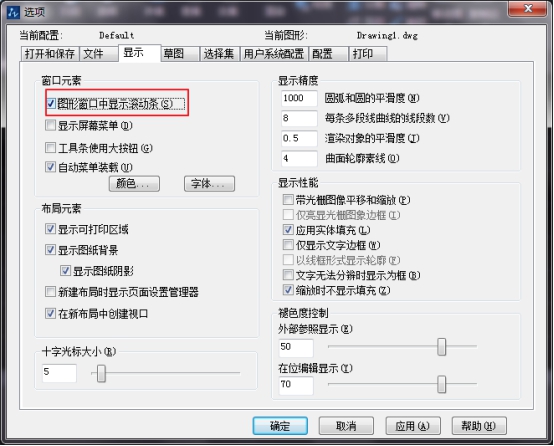

如果有人用的是没有中键也就是滚轮的鼠标，或者不太会使用鼠标滚轮来平移，那么在CAD依然可以使用滚动条来完成一些快捷的操作。调出选项对话框，在【显示】选项板中，在【图形窗口中显示滚动条】前打勾即可。

【关于保存格式的问题】

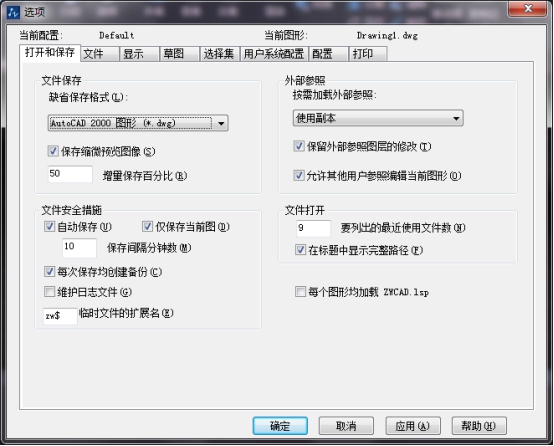

大家知道吗？CAD版本只能够向下兼容，不能向上兼容。如果我们用的是较高的版本，那么为了打开任意的文件，可以将文件另存为较低版本的格式。可以在选项对话框中，将打开和保存的文件格式统一为2000版的，那么就可以在2002/2004/2006以及更高的版本中打开了。

【使下次打印的线型和本次一样的操作方法】

换个说法就是如何保存打印列表的问题，调用op选项，在打印选项板中添加打印列表，前提是在这之前，你已经自己建立了一个属于自己的列表。

【标题栏显示路径不全的解决】

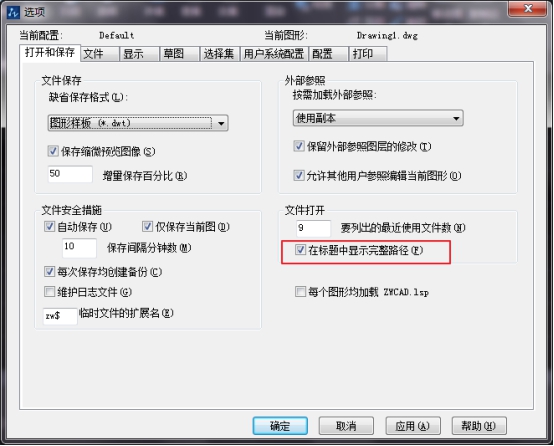

调用选项命令，在打开和保存中，勾选在标题栏中显示完整路径即可。

【目标捕捉的用处】

当大家要绘制具有高精度的要求的机械图样时，目标捕捉是一个重要工具。对此必须非常重视，每次版本升级都会大大提高目标捕捉的功能。一定不要用光标线直接确定点，这是非常不准确的做法。
