中望CAD中闭合弧形和直线的具体说明

在CAD中编辑对象时，估计不少人就会遇到这样的一个问题：英文的合并并不是闭合操作，闭合是将其封闭，而合并是将其合并为一个对象，因此类似于把两个对象合并为一个对象的操作，是无法实现的，这是不少人操作失败的原因。那这种情况应该怎么去处理呢？下面是小编整理的具体说明，大家可以参考。

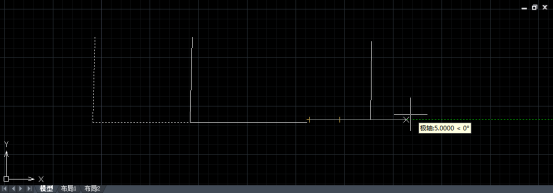

首先，需要将两个多段线接合在一起，点击激活一个，拖动，捕捉到另一个线的端点，将其“接”在一起。

这时候可以看见，这两条多段线是两个对象，需要将其合并为一个对象。命令栏输入pe，然后点击回车键。这时候要求选择对象，输入M，然后点击回车。使用栏选或者是窗交的方式，选择需要“合并”的多段线。

选择之后，会出现一些选择项目，点击选择“连接J”，也可以直接在命令栏输入“J”,然后点击回车。这时候就将两个对象合并在一起了，会继续提示你合并操作，如果已经完了，点击esc键退出操作。再次使用鼠标点击这个对象，可以发现，两个多段线已经合并在一起了。

注意：第一，多段线是不能断开和交叉的，必须是相连在一起的，不然一直都是不能合并的；第二，如果选定对象是直线或圆弧，则 CAD 提示：选定的对象不是多段线是否将其转换为多段线? ： 输入 y 或 n，如果输入 y，则选中的对象被转换为可编辑的单段二维多段线，并可进入下一步的多段线编辑操作。使用这个操作可以将直线和圆弧转换为多段线。
