中望CAD中三维旋转和三维阵列的介绍

中望CAD中的三维操作是指对实体进行移动、旋转、对齐等改变实体位置的命令，以及镜像、阵列等快速创建相同实体的命令。这些三维操作在装配实体时使用频繁，例如将螺栓装配到螺孔中，可能需要先将螺栓旋转到轴线与螺孔平行，然后通过移动将其定位到螺孔中，接着使用阵列操作，快速创建多个位置的螺栓。下面我们来看看三维旋转和三维阵列是如何使用的。

【三维旋转】：三维旋转可以将实体绕着指定的轴在三维空间中进行旋转。调用三维旋转命令的方法如下：

命令行：在命令行中输入ROTATE3D。

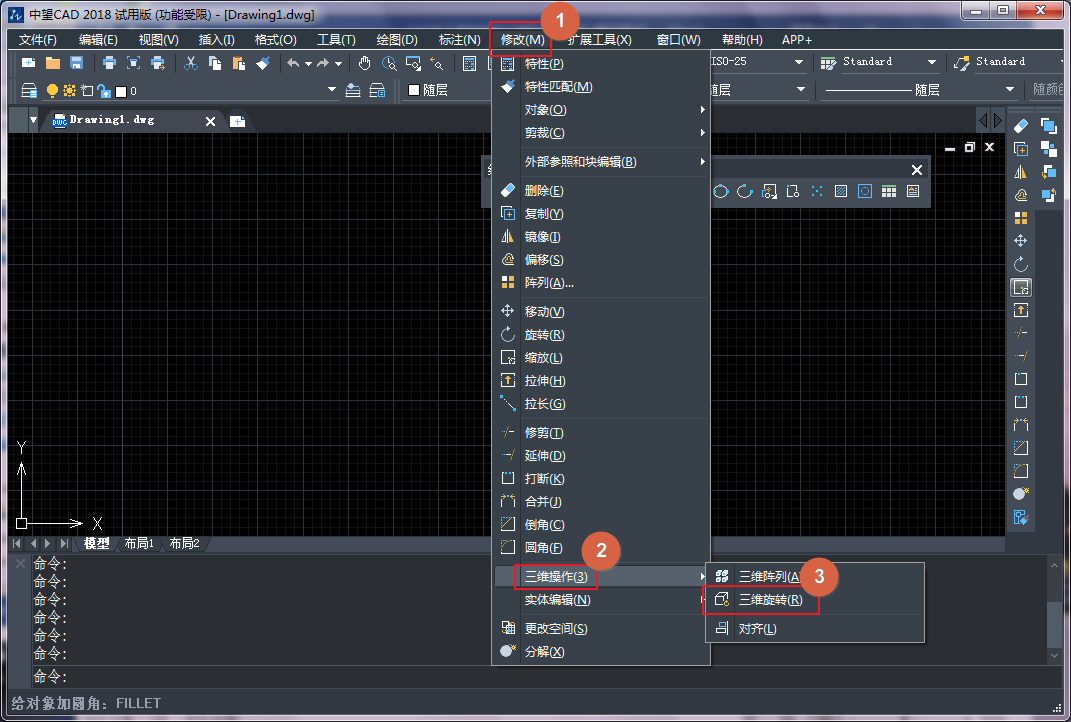

菜单栏：点击顶部菜单栏中的修改，在下拉选项中选择三维操作，然后选择三维旋转命令，如下图所示。

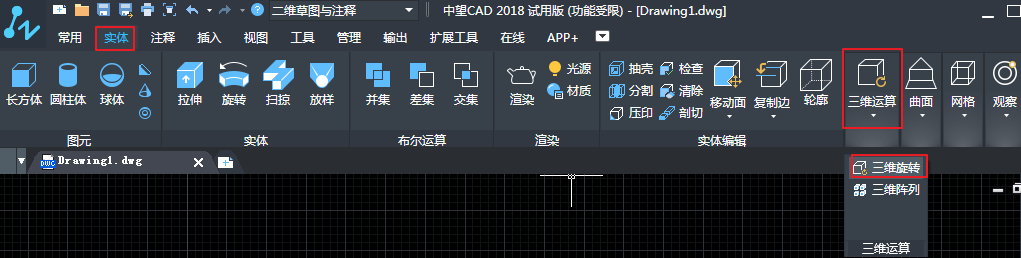

功能区：切换至二维草图与注释工作空间，可直接在功能区选择【实体】——【三维运算】——【三维旋转】。

通过以上任意一种方法执行该命令，即可进入三维旋转模式，在绘图区选取需要旋转的对象，此时绘图区出现旋转小控件，该控件包括3个圆环（红色代表X轴，绿色代表Y轴，蓝色代表Z轴），在绘图区指定一点为旋转基点，旋转小控件将其移动至该基点，然后单击一根旋转轴（根据需要选择X轴、Y轴或者Z轴），接着输入旋转角度即可完成三维实体的旋转。

【三维阵列】：可以在三维空间中生成三维矩形或环形阵列。调用三维阵列命令的方法有如下几种：

命令行：在命令行输入3DARRAY。

菜单栏：方法同三维旋转，在三维操作后续选项中选择三维阵列。

功能区：方法同三维旋转，在功能区选择【实体】——【三维运算】——【三维阵列】。

执行该命令后，按照提示选择阵列对象，命令行提示选择类型，如上图所示。
