中望CAD中拉伸工具的调用和各选项含义

CAD中拉伸工具的调用和各选项含义

CAD中的拉伸工具可以将二维图形沿其所咋平面的法线方向扫描，而形成三维实体。该二维图形可以是多段线、多边形、矩形、圆、椭圆、闭合的样条曲线、圆环和面域等等。拉伸命令经常用于创建某一方向上的截面固定不变的实体，比如机械中的齿轮、轴套、垫圈等，建筑制图中的楼梯栏杆、管道、异型装饰等物体。调用拉伸命令的方法如下：

在命令行输入EXTRUDE/EXT。

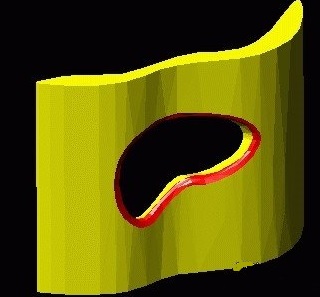

调用拉伸命令后，可以使用两种拉伸二维轮廓的方法：一种是指定拉伸的倾斜角度和高度，生成直线方向的常规拉伸体；另一种是指定拉伸路径，可以选择多段线或者圆弧，路径可以闭合，也可以不闭合。下图为使用拉伸命令创建的实体模型。

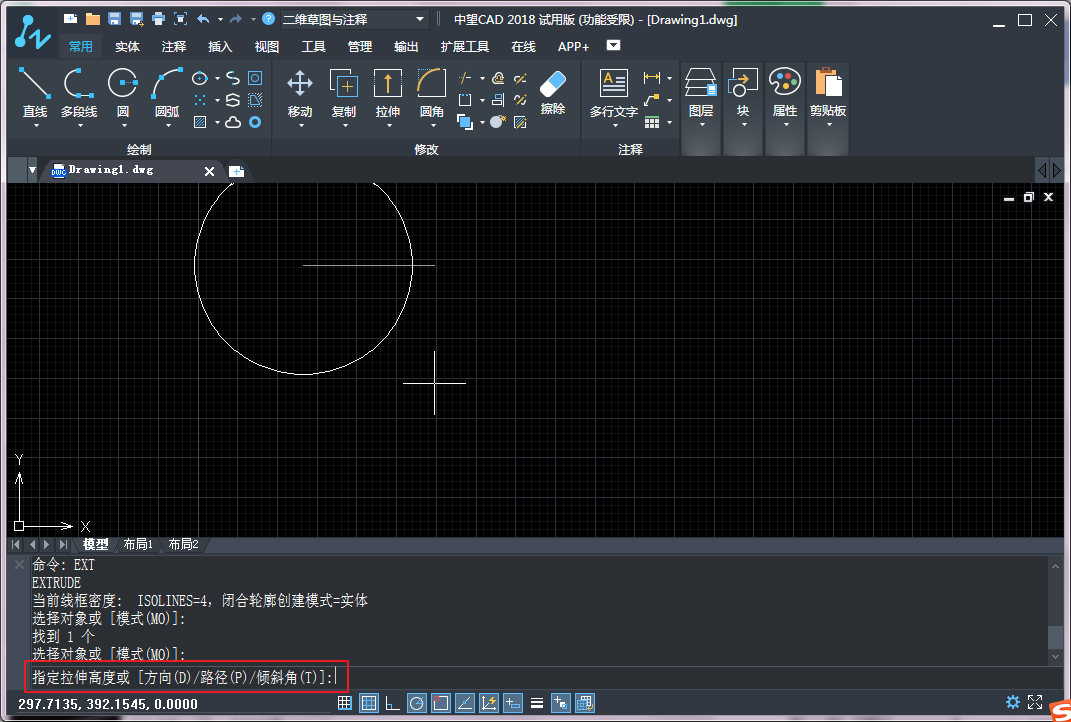

调用拉伸命令后，选中需要拉伸的二维图形，命令行提示如下：

命令行中主要选项的含义如下：

方向：默认情况下，对象可以沿z轴方向拉伸，拉伸的高度可以为正值或负值，此选项通过指定一个起点到端点的方向，来定义拉伸方向。

路径：通过指定拉伸路径将对象拉伸为三维实体，拉伸的路径可以是开放的，也可以是封闭的。

倾斜角：通过指定的角度拉伸对象，拉伸的角度可以为正值或负值，其绝对值不大于90度。若倾斜角为正值，将产生内锥度，创建的侧面向里靠；若倾斜角为负值，将产生外锥度，创建的侧面则向外。

提示：当指定拉伸角度时，其取值范围为-90-90，正值表示从基准对象逐渐变细，负值表示从基准对象逐渐变粗。默认情况下，角度为0，表示在与二维对象所在的平面垂直的方向上进行拉伸。
