中望CAD中创建三维倒角和三维圆角的操作

编辑边线和面都是对实体的局部进行操作，在中望CAD中还可以对三维实体整体编辑，包括倒角和圆角、抽壳、剖切等。二维图形编辑中的倒角和圆角是在两边县之间创建直线或圆弧的过渡，类似的，在三维实体编辑中的倒角和圆角是在两个相交面间创建倾斜面或圆弧面的过渡。

【三维倒角】

三维倒角特征主要用于孔特征零件或轴类零件，为方便安装轴上其他零件，防止擦伤或者划伤其他零件和安装人员。调用倒角命令的常用方法如下：

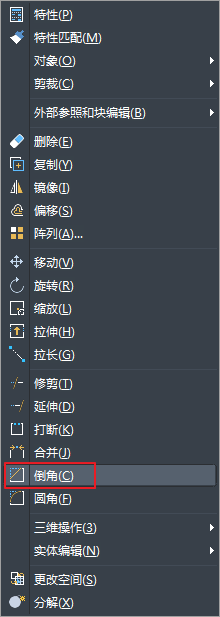

在中望CAD经典版中，选择【修改】——【倒角】即可，如下图所示。

执行该命令后，在命令行修改倒角距离，然后在绘图区选取要倒角的边线，可以同时选择多个边线，但要求这些边线在同一平面内，按回车键即可创建三维倒角。

【三维圆角】

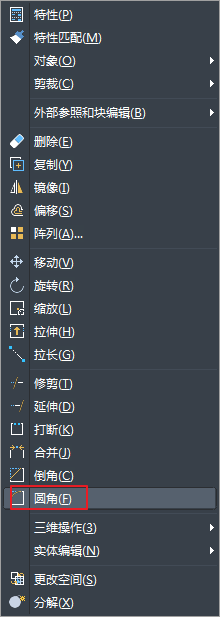

三维实体的圆角特征主要用在回转零件的轴肩处，以防止轴肩用力集中，在长时间的运转中断裂。调用圆角边命令的方法和调用倒角边的方法一样，在【修改】的下拉选项中选择【圆角】即可。

执行该命令后，在绘图区选取需要创建圆角的边线，输入圆角半径，按回车键，其命令行出现“选择边或【链（C）/环（L）/半径（R）】：”的提示。选择链选项，则可以选择多个边线创建圆角；选择半径选项，则可以创建不同半径值的圆角，按回车键即可创建三维圆角。
