中望CAD三维建模中实体面的着色、拉伸和复制

实体面着色操作可以修改实体面的颜色，以取代该实体对象所在图层的颜色，可以更清楚地区分实体的不同部分。拉伸实体面是将实体面沿法线方向或指定路径进行拉伸，从而修改实体的长度。复制实体面是将实体表面进行复制，创建单独的面对象，这些面可以用来创建新的实体。

【调用着色面命令的操作方法】

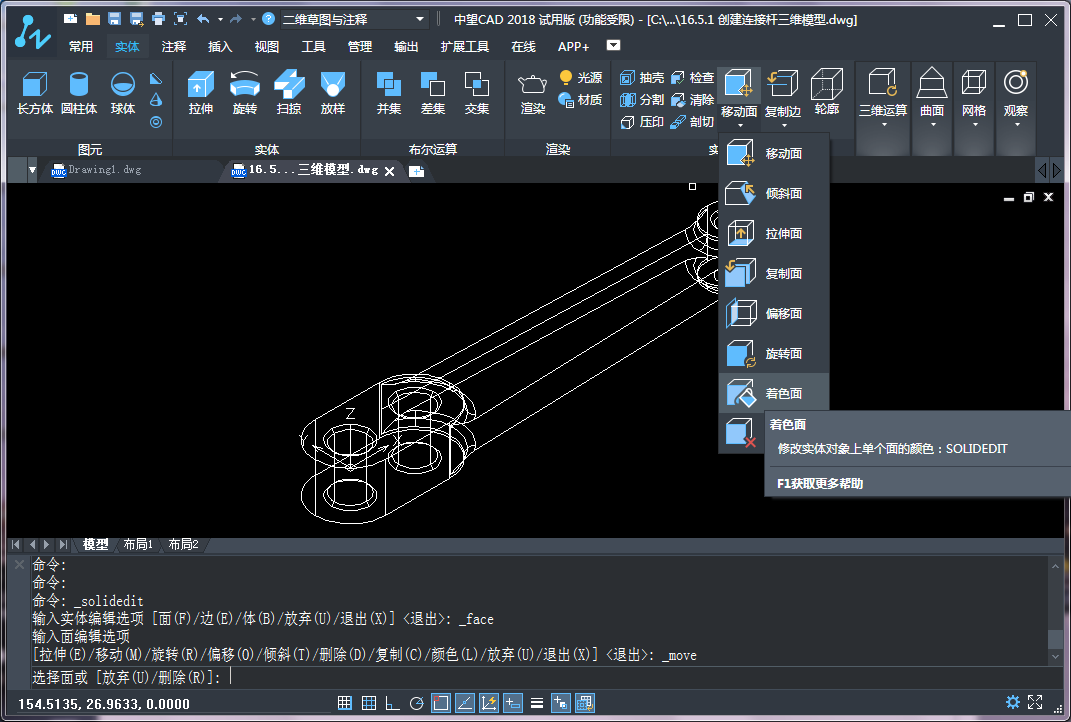

在二维草图与注释中，单击实体工具栏中的【移动面】——【着色面】按钮。如下图所示。

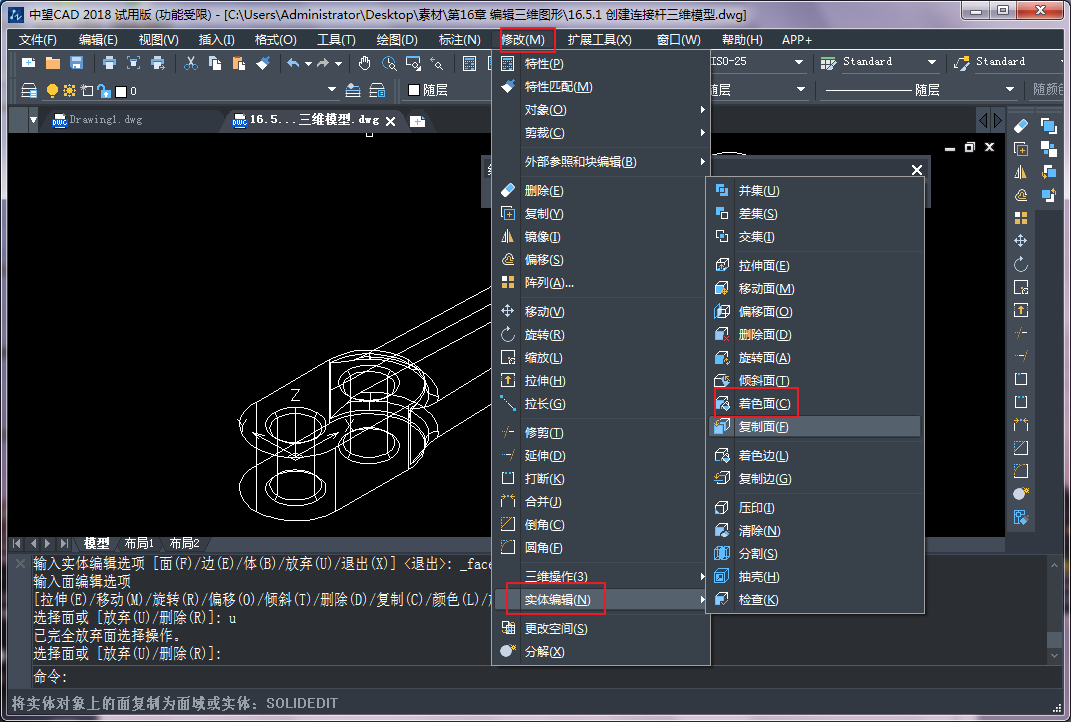

在中望CAD经典版中，执行【修改】——【实体编辑】——【着色面】命令。

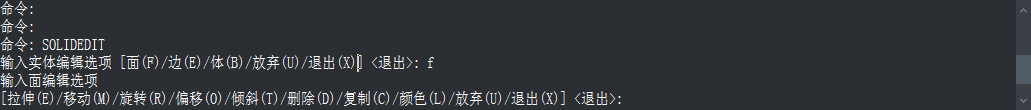

在命令行输入SOLIDEDIT，调出实体编辑命令并在命令行的提示下选择着色即可。

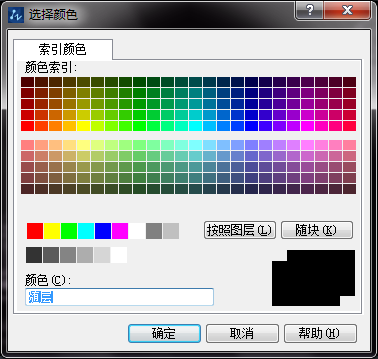

执行命令后在绘图区指定需要着色的实体表面，按回车键，系统弹出【选择颜色】对话框，在该对话框中指定填充颜色，单击确定即可完成操作。

【调用拉伸实体面命令的操作】

在二维草图与注释中，单击实体工具栏中的【移动面】——【拉伸面】按钮。

在中望CAD经典版中，执行【修改】——【实体编辑】——【拉伸面】命令。

在命令行输入SOLIDEDIT，调出实体编辑命令并在命令行的提示下选择拉伸即可。

执行命令后选取需要拉伸的曲面，并指定拉伸路径或拉伸距离，按回车键即可完成拉伸实体面的操作。

【调用复制实体面命令的操作】

在二维草图与注释中，单击实体工具栏中的【移动面】——【复制面】按钮。

在中望CAD经典版中，执行【修改】——【实体编辑】——【复制面】命令。

在命令行输入SOLIDEDIT，调出实体编辑命令并在命令行的提示下选择复制即可。

执行命令后选取需要复制的实体表面，再指定复制的基点和第二点，复制的面即移动到指定位置。
