用中望CAD标题栏提取块数据

用CAD标题栏提取块数据

在介绍完CAD标题栏提取表数据后，我们学习一下用CAD标题栏提取块数据，还是用中望CAD来介绍：

标题栏提取块数据步骤

1.    建立带有标题栏的图框

2.    命令行输入：ZWMTITLEEDIT

3.    显示“属性高级编辑”对话框，点击“提取块数据”按键；

4.    选择工程图中相应的标题栏属性块，其数据自动填充值标题栏，点击“确定”；

5.    对应的内容显示在工程图上。

【补充：什么是属性块？】

简单的说，属性块就是在图块上附加一些文字属性（Attribute），这些文字可以非常方便地修改。属性块被广泛应用在工程设计和机械设计中，在工程设计中会用属性块来设计轴号、门窗、水暖电设备等，在机械设计中会应用与粗糙度符号定制、图框标题栏、明细表等。例如建筑图中的轴号就是同一个图块，但属性值可以分别是1、2、3等，如下图所示。

CAD中如何创建属性块

利用属性块我们可以将类似的图形定义成一个图块，通过改变属性来调整图块的显示。

属性块的创建很简单，只是在创建普通块的基础上添加上需要的属性文字。基本操作步骤如下：

1、绘制好图块内包含的几何图形。

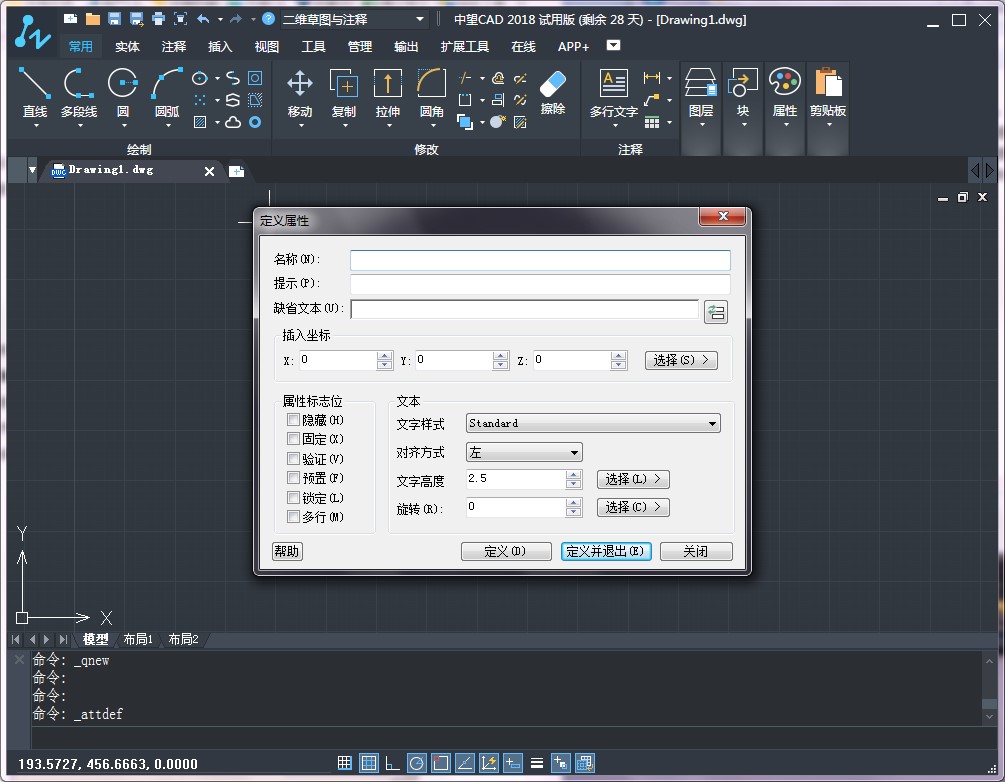

2、创建一个和多个属性文字，菜单：绘图——块——定义属性，然后会弹出下图所示对话框：

这个对话框最主要参数是：标记、提示和默认值。标记就是一个标签，比如说这个属性用来表示是高度，你可以输入height；提示是插入此图块时出现的提示，比如说你可以写：请输入高度；默认就是此属性的默认值。

定义好这三个参数后，你根据自己的需要确定文字的高度，在图中确定属性插入的位置即可。至于其他参数，例如是否可见，是否是固定值，是否用多行文字，是否使用字段等等，这些就看你的需要了，一般情况下可以不管。
