中望CAD中构造线的绘制

CAD中构造线的绘制

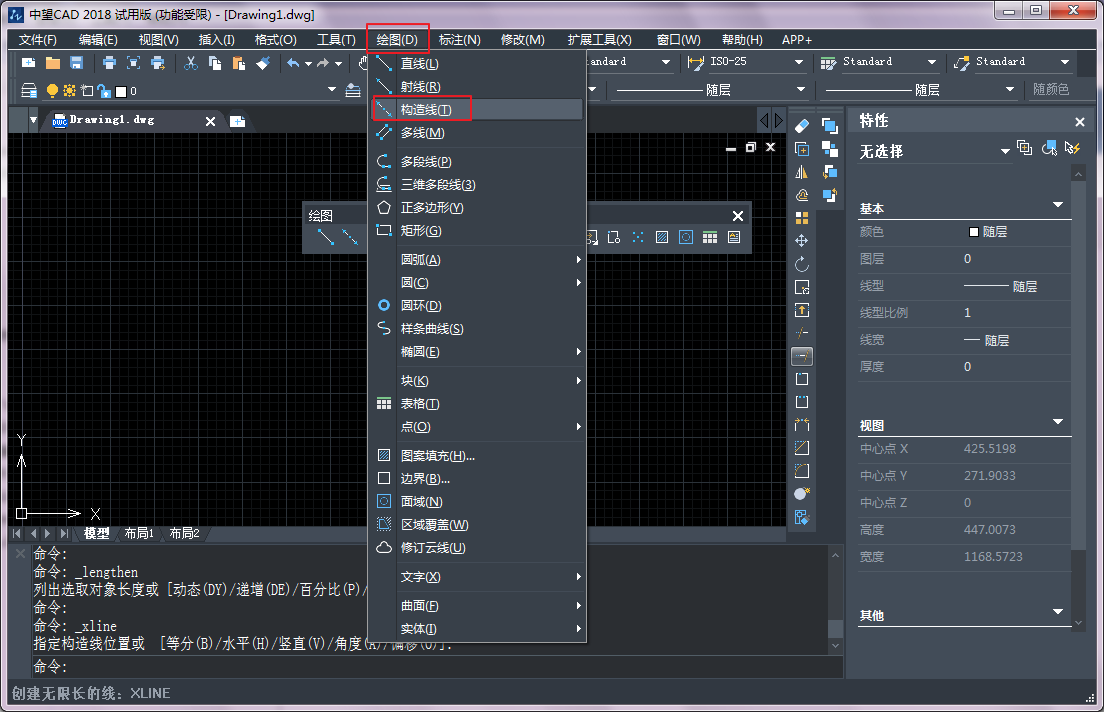

中望CAD为用户提供了两种绘制辅助线的工具，那就是【构造线】和【射线】。其中，【构造线】命令用于绘制向两端无限延伸的直线，所绘制的构造线通常用于作图时的辅助线，不可以作为图形对象的一部分。可以在菜单栏中选择【绘图】——】构造线来调出此命令，如下图，也可以在命令行输入Xline或点击绘图区域中的按钮  。使用构造线命令，不仅可以绘制水平、垂直的绘图辅助线，还可以绘制具有一定角度的辅助线以及绘制角的等分线。

【绘制水平、垂直构造线】：使用【构造线】命令中的【水平】和【垂直】选项，可以绘制无数条水平和垂直的辅助线。

【绘制倾斜构造线】：使用【构造线】命令中的【角度】选项，可以绘制具有任意角度的绘图辅助线。

【绘制角的等分线】：使用【构造线】命令中的【二等分】选项，可以胡子任意角度的角平分线。

下面通过绘制某个角的二等分线，学习【二等分】选项功能：

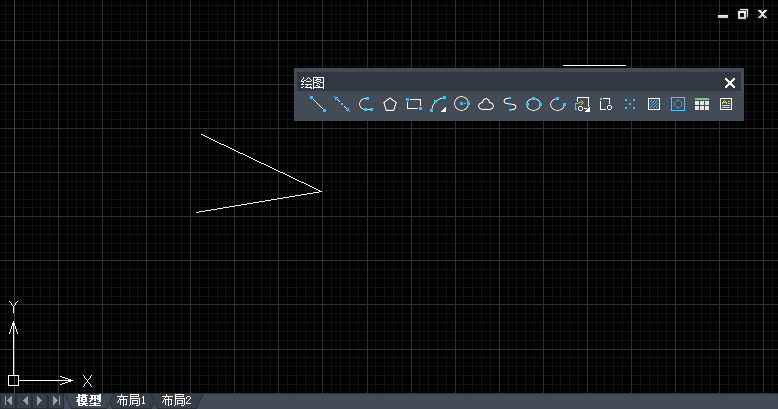

首先执行直线命令，绘制出下图所示的相交线。

然后单击构造线按钮，根据命令行提示绘制等分线。
