中望CAD创建组合面域的方法步骤

CAD创建组合面域的方法步骤

在了解了什么是面域以及如何创建基本面域之后，我们还需要学习组合面域的创建。组合面域的创建有三种不同的方法：通过并集创建、通过差集创建以及通过交集创建。每一种方法具体如何去执行呢？下面我们针对这三种方法的不同，分别进行介绍。

【通过并集创建面域】

并集命令用于将两个或者两个以上的面域或者实体组合成一个新的对象。执行并集命令的方式主要有以下几种：

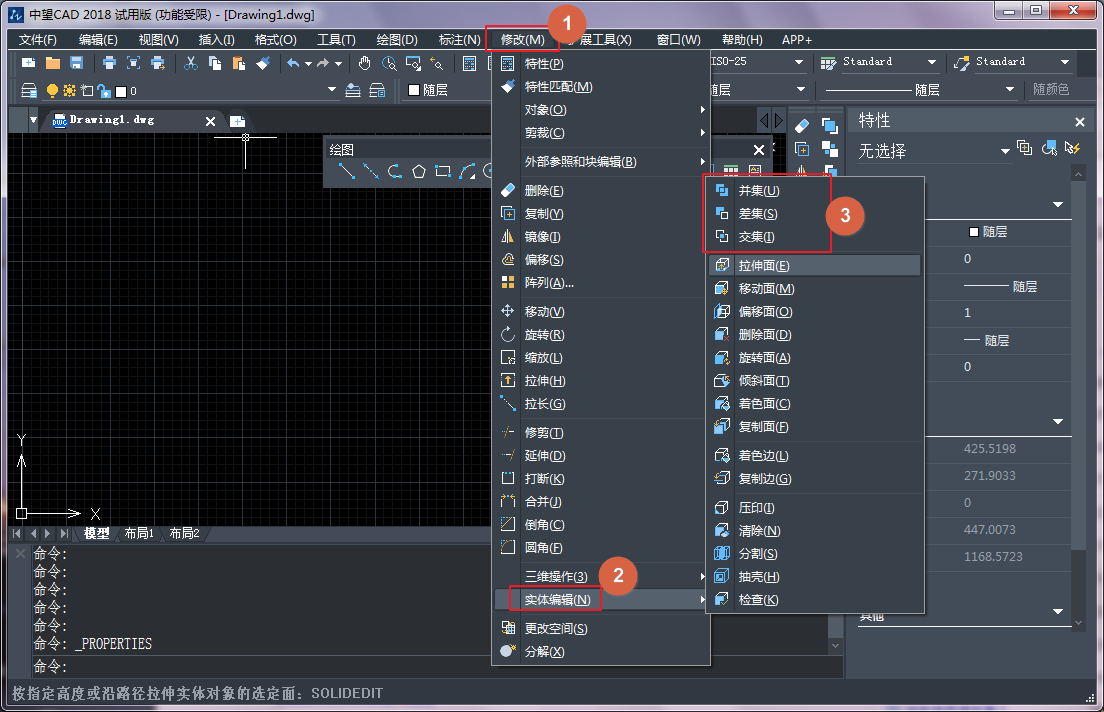

执行【修改】|【实体编辑】|【并集】命令；

在中望CAD2018中，单击实体工具栏中的并集按钮  ；

在命令行输入UNION或者UN并按enter键确认。

【通过差集创建面域】

差集命令用于从一个面域或者实体中移去与其相交的面域或者实体，从而形成新的组合实体。执行差集命令的方式主要有以下几种：

执行【修改】|【实体编辑】|【差集】命令；

在中望CAD2018中，单击实体工具栏中的差集按钮  ；

在命令行输入SUBTRACT或者SU并按enter键确认。

注意：在执行差集命令时，当选择好被减对象后一定要按回车键确认，然后再选择需要减去的对象，否则命令无效。

【通过交集创建面域】

交集命令用于将两个或两个以上的面域或实体所共有的部分提取出来组成一个新的图形对象，同时删除公共部分以外的部分。执行交集命令的方式主要有以下几种：

执行【修改】|【实体编辑】|【交集】命令；

在中望CAD2018中，单击实体工具栏中的交集按钮  ；

在命令行输入INTERSECT或者IN并按enter键确认。
