中望CAD如何标注角度尺寸

CAD如何标注角度尺寸

在中望CAD2018中，【角度】命令主要用于标注图线间的角度尺寸或者是圆弧的圆心角等。而执行【角度】命令的快捷键则是dimangular，命令简写为dimang。

我们以标注矩形对角线与水平变的角度尺寸为例，来学习如何使用【角度】命令的标注方法和标注技巧。

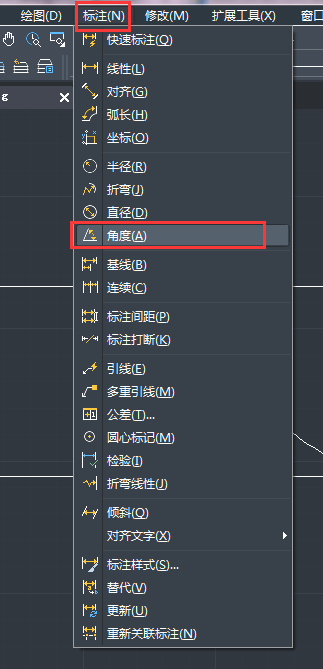

1.     执行【标注】|【角度】命令，或【角度】快捷键，配合端点捕捉功能标注角度尺寸。

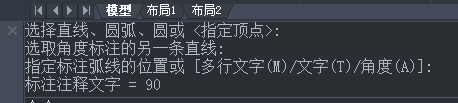

2.     命令行操作过程如下图所示。

3.     完成标注。

在标注角度尺寸时，如果选择的是圆弧，系统将自动以圆弧的圆心作为顶点、圆弧顶点作为延伸线的原点，标注圆弧的角度；如果选择的对象为圆时，系统将以选择的点作为第一条延伸线的原点，以圆心作为定点，第二条延伸线的原点可以位于圆上，也可以在圆外或者圆内。
