中望CAD如何标注折弯尺寸和公差尺寸

CAD如何标注折弯尺寸和公差尺寸

在CAD中，【折弯】命令主要是用于标注含有折弯的半径尺寸，而【公差】命令主要用于为零件图标注形位公差。下面先来跟着学一学标注折弯尺寸吧。

引线的折弯角度可以根据需要进行设置，执行【折弯】命令主要有一下几种方式。

1.     执行【标注】|【弧长】命令。

2.     单击【标注】工具栏中的弧长按钮。

3.     在命令行中输入dimjogged按enter键。

激活【折弯】命令后，命令行会出现如下操作提示：

执行【公差】命令主要有以下几种方式。

1.     执行【标注】|【公差】命令。

2.     单击【标注】工具栏中的公差按钮。

3.     在命令行中输入tolerance按enter键。

4.     使用命令简写tol按enter键。

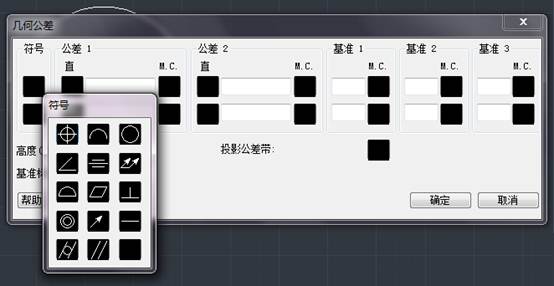

激活【公差】命令后，可打开【几何公差】对话框，单击【符号】选项组中的颜色块，可打开【符号】对话框，在其中可以选择相应的几何公差符号。

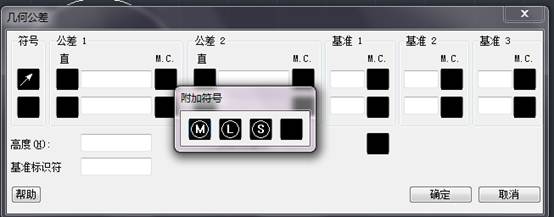

在【公差1】或【公差2】选项组中单击右侧的颜色块，打开【附加符号】对话框，以设置公差的包容条件。

其中包括如下选项：

1.     符号M：表示最大包容条件，规定零件在极限尺寸内的最大包容量。

2.     符号L：表示最小包容条件，规定零件在极限尺寸内的最小包容量。

3.     符号S：表示不考虑特征条件，不规定零件在极限尺寸内的任意几何大小。
