中望CAD怎么绘制、改变和闭合样条曲线

CAD怎么绘制、改变和闭合样条曲线

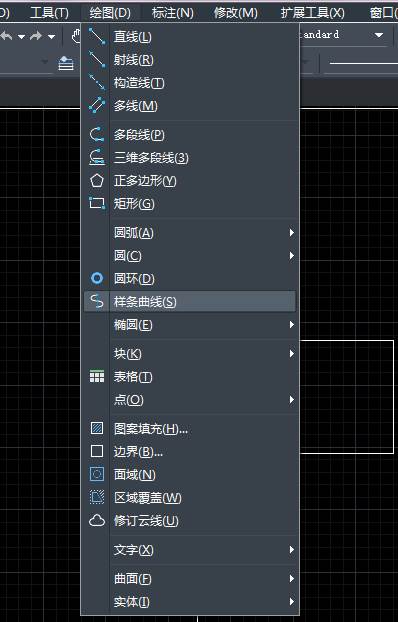

1、  点击【绘图】|【样条曲线】，或者在命令行直接输入SPL，SPL是样条曲线的快捷键。

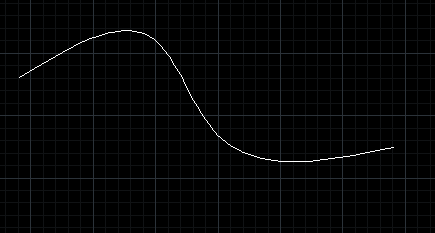

2、  在图上点击一点，再移动鼠标点击另外一个点，需要几个点控制线的形状就点击几个点，最后连续按空格键三次确认样条曲线形状并退出命令。

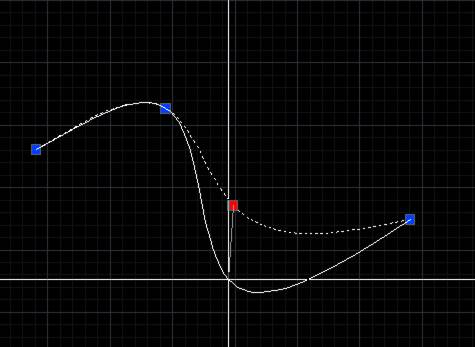

3、  如果想要改变这条曲线的形状，可以点击线条，出现夹点，鼠标点击夹点拖动夹点来控制线条的形状。

4、  如果想要绘制闭合的样条曲线，只需点击样条曲线命令，鼠标在绘图区绘制样条曲线，绘制完成后在命令行输入“C”然后回车，最后再回车一次就可以了。
