中望CAD中如何设置尺寸标注样式（上）

CAD中如何设置尺寸标注样式（上）

一个完整的尺寸，主要包括尺寸文字、尺寸线、延伸线和箭头等元素，在这些尺寸元素中包含了众多的尺寸变量，不同的尺寸变量决定了不同的尺寸外观形态，而所有的尺寸变量的设置和调整都是通过【标注样式】命令来实现的。

执行【标注样式】命令主要有以下几种方式。

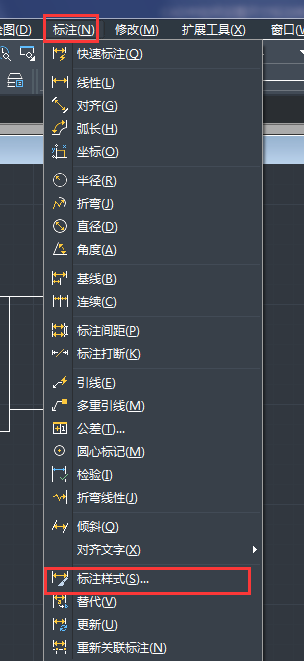

·执行【格式】|【标注样式】命令。

·执行【标注】|【标注样式】命令。

·单击【标注】或【样式】工具栏中的标注样式按钮。

·在命令行输入dimstyle按enter键。

·使用命令简写D按enter键。

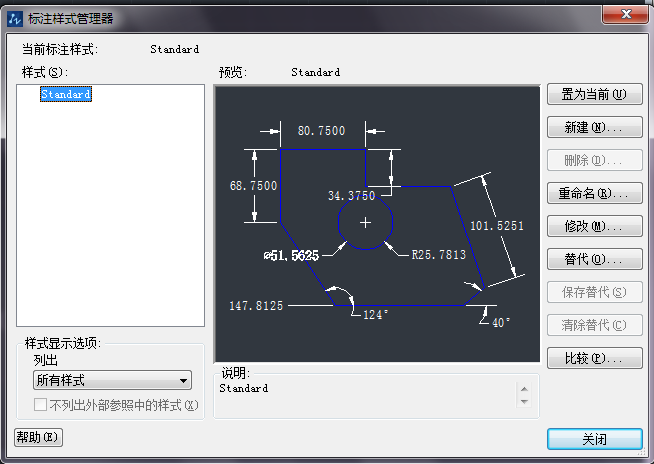

激活【标注样式】命令后，打开【标注样式管理器】对话框，如图所示，在此对话框中，用户不仅可以设置尺寸的样式，还可以修改，替代和比较尺寸的样式。
