中望CAD画角度的方法

CAD画角度的方法

CAD是应用最广泛的计算机辅助设计软件，所以学会在CAD中画角度是必不可少的。以下将介绍两种画角度的方法：极轴追踪法和命令行法。

1、极轴追踪法

打开CAD，在界面下方右键单击极轴追踪图标，选择设置。

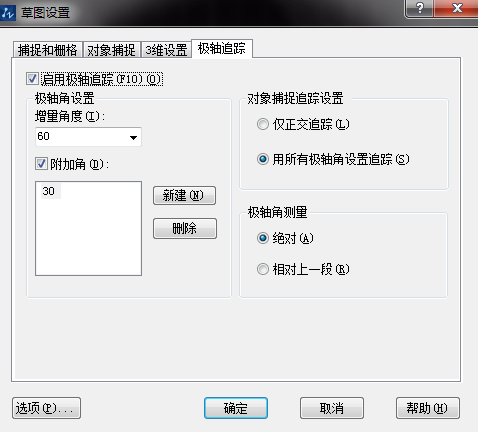

在弹出的草图设置中勾选启用极轴追踪，然后在附加角中点击新建，输入想要追踪的角度，这里新建30度，最后确定。

设置完极轴追踪之后，我们在画线的时候每隔30度就会出极轴，很容易就画出了角度，画其它角度的设置方法都是一样的。

2、命令行法

我们先画出一条水平直线做参照，然后使用直线工具点击第一点，在命令行中输入“<45”（限定为45度的意思），按回车键确定。

此时直线就限定为45度了，在合适的长度上点击然后退出直线工具就画好角度了。

如果想要限定直线的长度，使用直线工具点击起点之后，输入“@ 200<60”(意思是长度为200，角度为60度)，按回车键确定，然后退出直线工具就画好角度了。
