中望CAD中如何绘制等轴测圆
本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08
简介CAD中如何绘制等轴测圆 轴测图是通过平面图形来表达立体结构。轴测图系统中的圆，必须通过椭圆来绘制。下面为大家介绍在CAD中绘制轴测圆的步骤。 1、在命令行中输入OS后回车，打
CAD中如何绘制等轴测圆
轴测图是通过平面图形来表达立体结构。轴测图系统中的圆，必须通过椭圆来绘制。下面为大家介绍在CAD中绘制轴测圆的步骤。

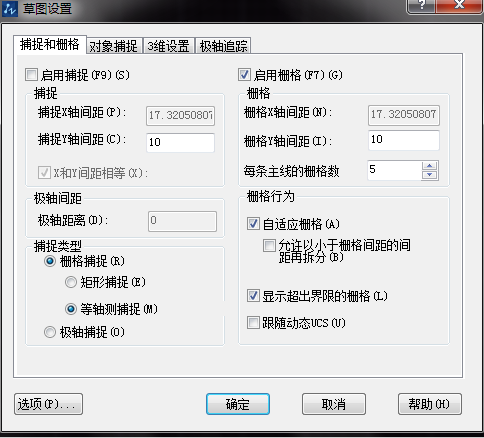

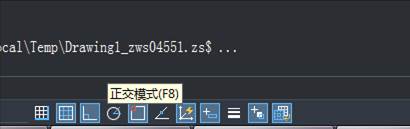

1、在命令行中输入OS后回车，打开草图设置对话框，捕捉类型选择“等轴测捕捉”，并且打开“正交模式”。
2、在命令行中输入EL后回车，命令行多了一个同心圆（I）的功能。
3、输入I，按照命令行提示指定圆的中心和半径。
4、等轴测圆完成，按F5可切换其方向。
