中望CAD拉伸命令选择对象的技巧

CAD拉伸命令选择对象的技巧

拉伸(STRETCH)命令是一个很简单又很特殊的命令，说简单，是因为它的操作和选项很简单，说特殊，是因为这个命令选择对象的方式和其他命令不同。其他命令选择对象要不选择整个图形操作，要不选择图形要编辑的部分，而拉伸命令不仅可以选择整个图形操作，也可以单击图形要编辑的部分，不同的选择会有不同的效果。

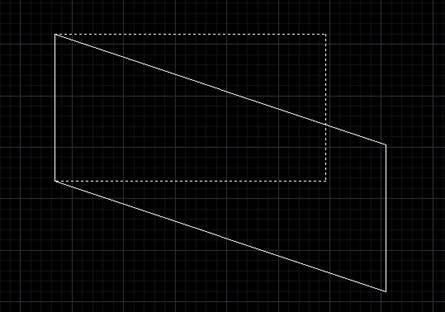

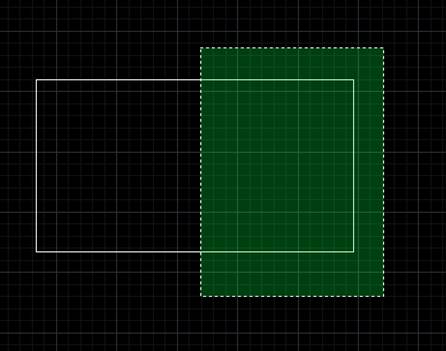

如果只想调整图形某一个方向的尺寸功能的时候可以使用拉伸功能，选择图形时必须注意从右往左框选要被移动的顶点，如下图所示。

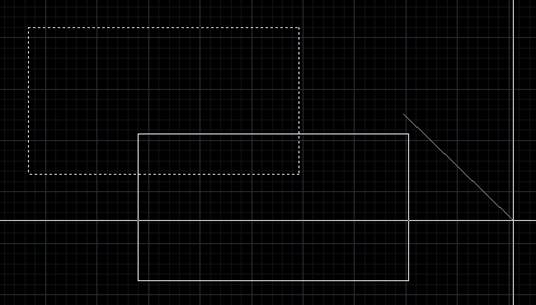

执行拉伸命令时，图形的顶点如果通过点选、框选等各种方式被全部选中，就相当于所有顶点将一起移动，因此拉伸时等同于移动。
