中望CAD中不计算比例值如何根据距离直接快速缩放

CAD中不计算比例值如何根据距离直接快速缩放

在CAD绘图过程中经常会遇到图形中已知一长度为A要缩放至长度为B，一般情况下，大家会计算出比例因子即B/A，但是有时候会遇到比例因子很不好计算的情况，这时可以用以下方法直接快速缩放。

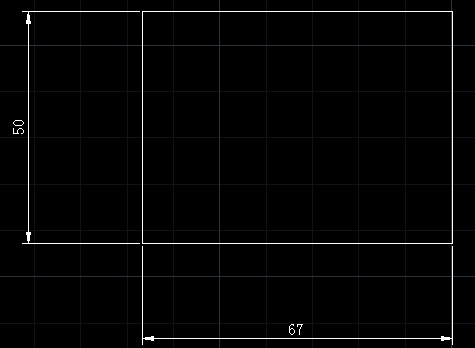

下图中67X50的矩形要进行整体缩放，将长度67放大至123，宽度随矩形整体同时缩放，比例因子为123/67，显然口算很不方便，这时可以利用参数来计算，不用计算比例值一样可以进行缩放。操作步骤如下：

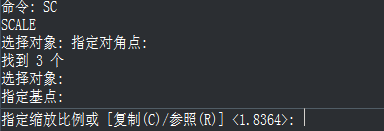

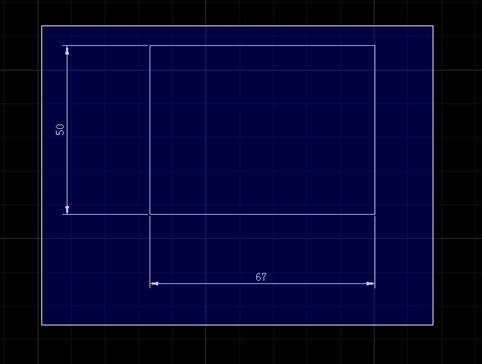

在命令行中输入SC，选择要操作的对象。

此处不用输入比例因子直接选择参照R。

指定参照长度这里选择长度为67的直线的两个端点即可。

指定新长度这里输入123。

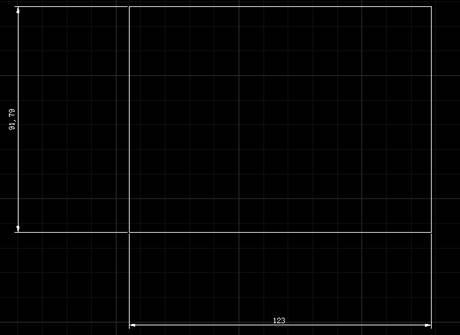

矩形缩放完成。
