中望CAD怎么计算不规则图形周长

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介CAD怎么计算不规则图形周长 1、首先打开一个不规则的图形作为示例。 2、输入PE命令。 3、按照命令行提示输入M。 3、在图形区域选择图形并确认。 4、命令栏会显示是否将直线、圆弧和

CAD怎么计算不规则图形周长

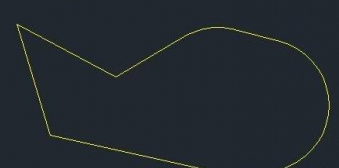

1、首先打开一个不规则的图形作为示例。

CAD怎么计算不规则图形周长

2、输入PE命令。

3、按照命令行提示输入M。

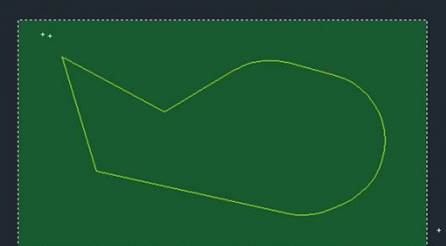

3、在图形区域选择图形并确认。

CAD怎么计算不规则图形周长

4、命令栏会显示是否将直线、圆弧和样条曲线转化为多段线，默认的是Y，即YES，直接确认。

5、输入合并命令 “J”，确认。

6、选择图形并打开特性工具栏，就可以看到该不规则图形的周长。
