中望CAD怎么绘制矩形倒角

CAD怎么绘制矩形倒角

在这里我向大家介绍一个可以快速绘制出矩形倒角的方法，而不用先画好矩形再一步一步的倒角，使用这个方法可以提高我们的绘图效率。

1、  点击【绘图】|【矩形】，进入矩形绘制界面。根据命令行提示直接输入C回车。

2、  然后我们就开始绘制简易倒角，首先它会提示你输入第一个倒角距离，在这里我输入的是“30”。

3、  接着要我们输入第二个倒角的距离，这里输入“30”。

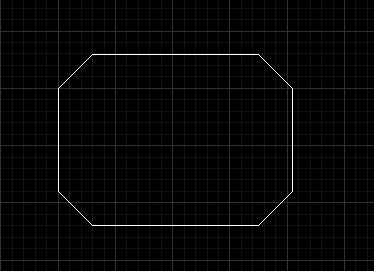

4、  我们将倒角值指定完成，接下来就开始画矩形了。这里随意点击一个位置，拖动鼠标，这时我们可以看到有着整齐倒角的矩形出来了，接下来我们指定第二点的位置，完成这个倒角值为30的矩形。
