中望CAD如何画两个圆的外切线

CAD如何画两个圆的外切线

CAD中二个半径不一样的圆，我们怎么才能绘制它们的外切线呢？下面将介绍一种方法。

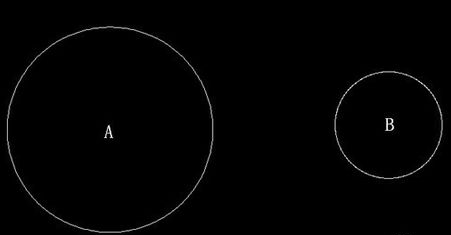

1、  任意绘制二个半径不一样的圆A、圆B，如图所示。

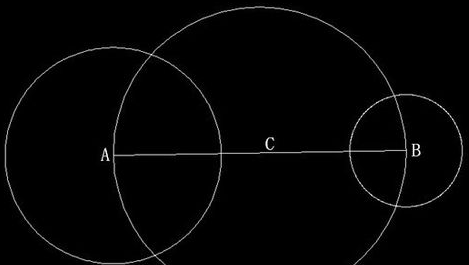

2、  连接二个圆的圆心，然后以连接线的中点为圆心，连接线为直径绘制一个圆C。

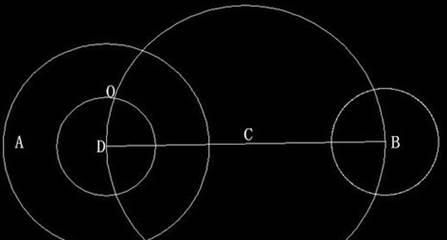

3、  以大圆A的圆心为圆心，大圆A与小圆B的半径之差为半径，绘制一个圆D，圆D与圆C有个交点O。

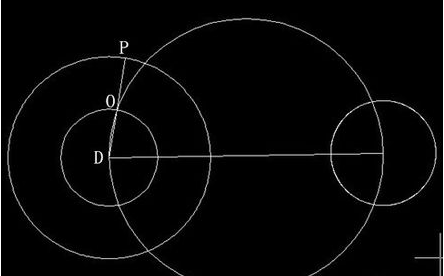

4、  用直线连接圆A的圆心和交点O，并延伸与圆A交于P。

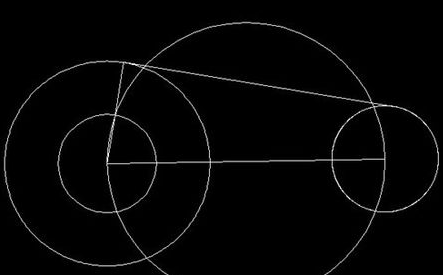

5、  过P点做垂线，并与圆B交于一点，这一条垂线即为外公切线。

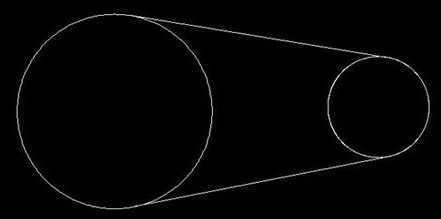

6、  删去辅助线，用镜像，就得到另外一条外公切线。
