中望CAD中的标注关联是什么

CAD中的标注关联是什么

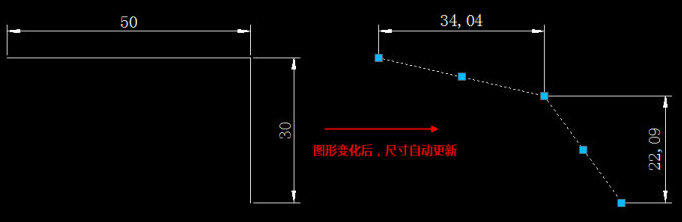

CAD的标注关联就是标注跟图形相关联，例如你捕捉一条直线的两个端点进行标注，当你拖动直线的夹点改变直线的长度时，标注会自动跟随变化。这样当你更改了图形之后不必再改变图形的标注，可以大大提高编辑图纸的效率。

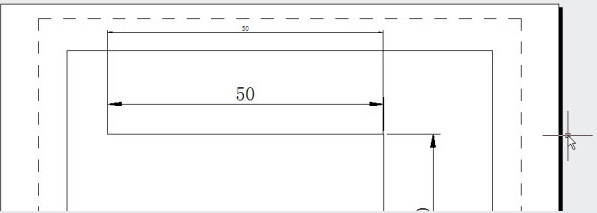

除此以外，如果在布局空间标注视口中的图形的话，标注关联后可以使图纸空间的标注值与模型空间的标注值一致，对于一些经常使用布局的设计师来说也比较方便。

标注是否关联可以用变量来控制，变量是“dimassoc”。设置为0时，新建的标注是散的；设置为1时，标注是整体，但不关联；设置为2时，标注关联。
