中望CAD中如何快速使两直线相交

CAD中如何快速使两直线相交

在用CAD绘制图形时，经常用到修剪功能，使两条直线完整相交。那有什么方法可以不用一点点修剪就能很快得到想要的效果呢？下面将介绍一种方法。

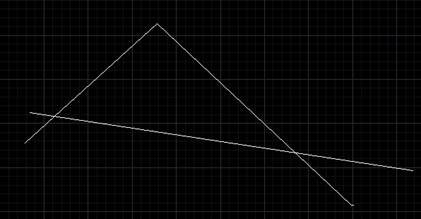

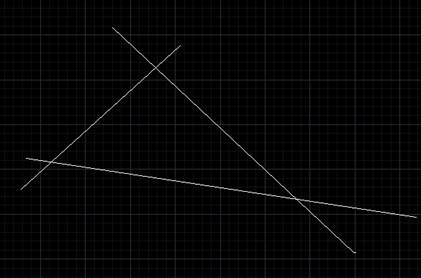

1、  随意绘制三条不平行的直线。

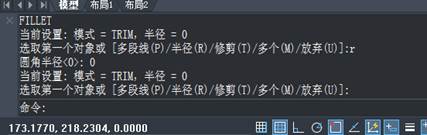

2、如果用修剪功能，会有些麻烦。用圆角功能，设圆角半径为0，会大大提高绘图效率。执行命令FILLET，设圆角半径为0，选择要圆角的两条线。点击后，自动修剪完成。

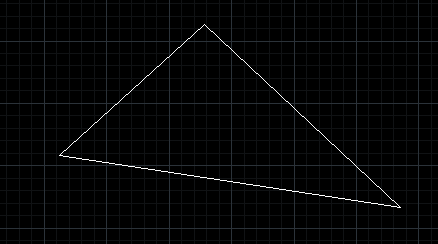

3、  再按空格键，点击另外两条直线。同理最后两条直线同样操作，结果如图所示。
