中望CAD如何任意比例缩放

CAD如何任意比例缩放

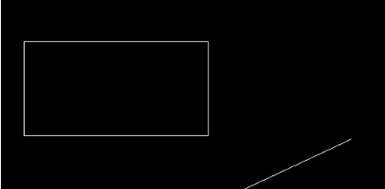

1、  打开CAD，以简单的矩形及斜向的线段为例，演示如何将矩形的短边缩放至任意长度、任意角度的线段处。

2、  在命令行中输入al命令，命令行提示“选择对象”。

3、  选择矩形（即要缩放的对象）。提示“指定一个源点”。

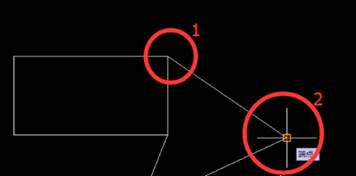

4、  依次选择下图中圈出的两个点。

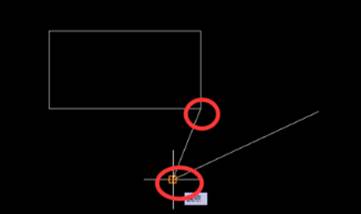

5、  提示“指定第二个源点”。依次选择图中圈出的两个点。

6、  提示“指定第三个源点或<继续>”，按空格键，选择继续。然后提示“是否基于对齐点缩放”，选择“是”。

7、  缩放成功。
