中望CAD为什么填充之后看不到填充

CAD为什么填充之后看不到填充

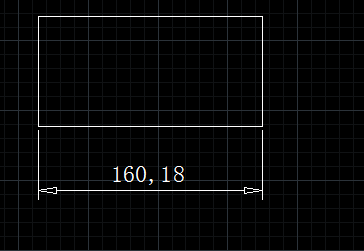

在绘图过程中，有时候填充时没有错误提示，但填充之后填充却不显示，或者命名标注箭头选择的是实心箭头，但图中却显示为空心箭头，如下图所示。

这都是因为填充显示的变量设置为关闭了。

解决方法一：

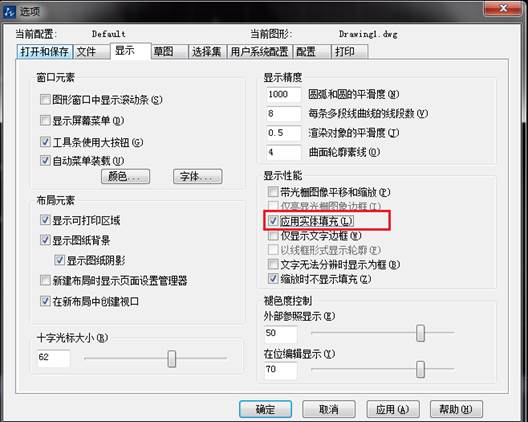

在命令行输入OP，弹出选项对话框，在“显示”选项卡中勾选“应用实体填充”。

解决方法二：

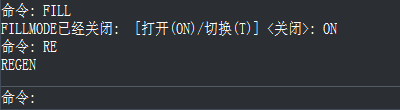

在命令行输入FILL或FILLMODE，回车，输入ON打开此变量即可。 在FILL变量设置完成后，需要输入RE命令重生成图形，填充才会恢复正常，如下图所示。
