中望CAD中面域的两种使用方法
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD中面域的两种使用方法 在CAD绘图中有一种对象叫做面域(REGION),它无法直接绘制,必须通过选择图中的图形生成,和填充有些类似。面域是一个面,而不是像直线、圆这样的线。
CAD中面域的两种使用方法
在CAD绘图中有一种对象叫做面域(REGION),它无法直接绘制,必须通过选择图中的图形生成,和填充有些类似。面域是一个面,而不是像直线、圆这样的线。
1、 打开CAD图形,单击图形的一条边,可以发现图形并非一个整体,换言之,不是一个面域。

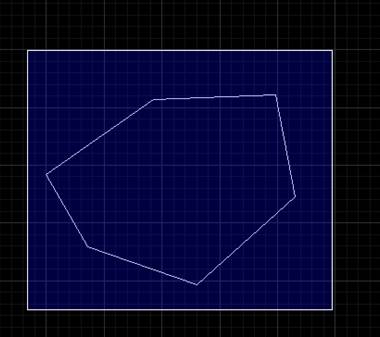

2、 采用面域命令,快捷键为“REG”。完成之后命令行会提示:选择对象。这时框选全部图形。

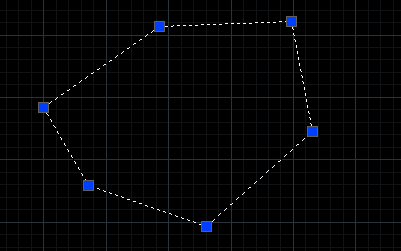

3、 完成上述操作之后,就会发现图形变成一个整体,已经形成面域。

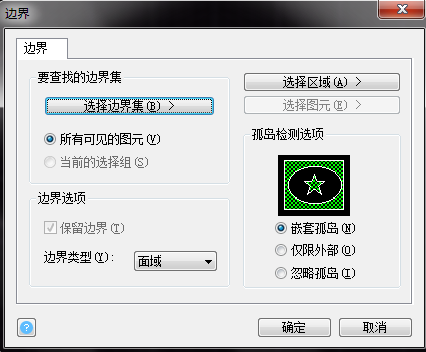

4、 我们也可以采用这种方法:使用边界创建。在命令行中输入“BO”进入“边界”对话框,之后在边界类型中选择“面域”,再点击“选择区域”选择想要操作的图形。再点击确定即可完成。
