为什么中望CAD图纸的坐标系是正的但十字光标是倾斜的

为什么CAD图纸的坐标系是正的但十字光标是倾斜的

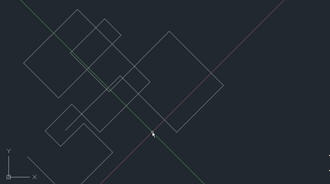

如果一张图纸的坐标系图标和十字光标都是斜的，那说明CAD设置了UCS，直接输入PLAN命令，将视图调整为坐标系的平面视图就好了。但有时会遇到有些图打开后坐标系是正的，但十字光标是倾斜的，这是怎么回事呢？

在早期的CAD版本中，设置十字光标角度的方法很简单，你只需右键单击底部状态栏的栅格按钮，在栅格的相关设置中找到并设置角度参数，如下图所示。

当绘制电气、暖通、给排水的系统图或者一些类似的轴测图时，需要绘制数条与X轴呈45度或60的线，有些工具插件可以利用参数来调整十字光标的角度，结合正交，可以很快速绘制出系统图或轴侧图。

但在高版本的CAD中，捕捉和栅格设置中找不到“角度”这个选项了，如图所示。

出现这种情况有可能是因为高版本CAD提供的极轴工具可以替代这个工具，而且如果合理设置极轴增量角，利用极轴比捕捉角度更方便。

如果你用的是高版本的CAD，却拿到这样一张十字光标倾斜的图纸，想把十字光标改成正常状态怎么办？这时只能用系统变量：SNAPANG来控制了。输入SNAPANG，回车，输入0，回车，就可以使十字光标恢复正常了。
