怎么在中望CAD多段线上插入新的节点

怎么在CAD多段线上插入新的节点

在某些情况下，CAD多段线会比直线方便得多，例如修改统一的格式。或者在某些软件中，多段线会作为系统默认的输出方式而不能对其进行更改，所以，我们需要在多段线上插入新的节点来便于操作。

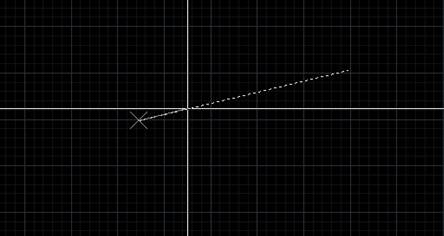

1.       选择需要添加节点的多段线，在命令行输入PE，回车，命令行出现如图所示的选项。

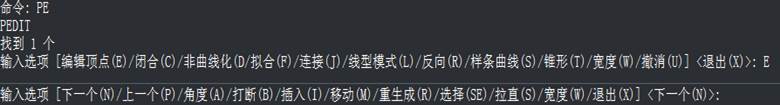

2、在命令行输入E，即选择编辑顶点，回车。

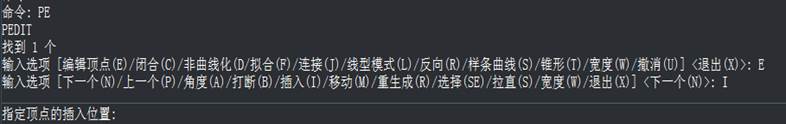

3、然后在命令行输入I，即选择插入，回车。

4、命令行提示指定顶点的插入位置，这时在需要添加节点的位置点击进行节点添加。

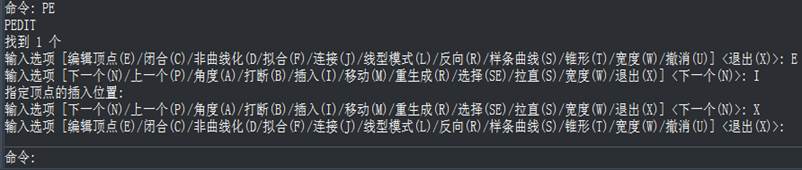

5、添加好后，按回车键，这时候你可以输入I选择继续添加，也可以选择退出键X。

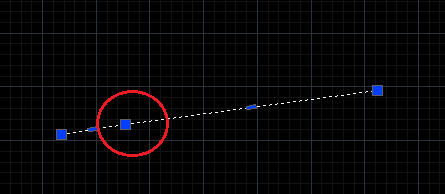

6、完成后就可以看到我们新添加的节点了。
