中望CAD如何画圆形阵列

CAD如何画圆形阵列

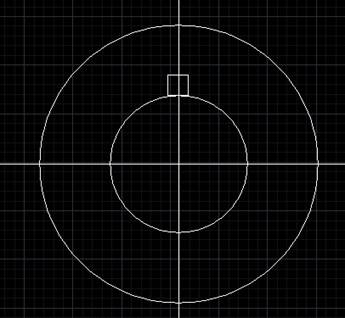

1、  在CAD绘图区画两条构造线、两个圆、一个正方形，如下图所示。

2、  点击【修改】|【阵列】。

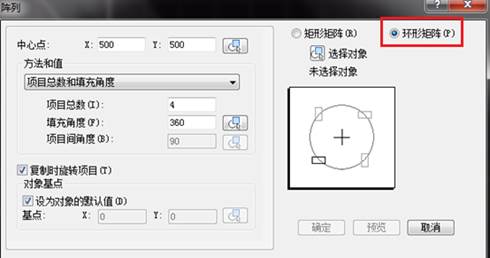

3、  在弹出的阵列对话框中选择“环形阵列”。

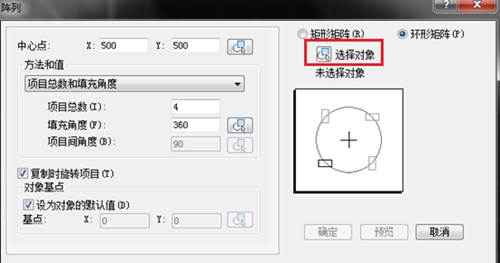

4、“选择对象”的意思是选择要做阵列的图形，例如选择正方形就是要复制几个正方形在一样的圆上，单击选择对象。

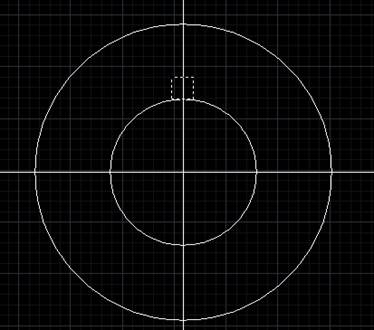

5、选择正方形后按空格键，如下图所示。

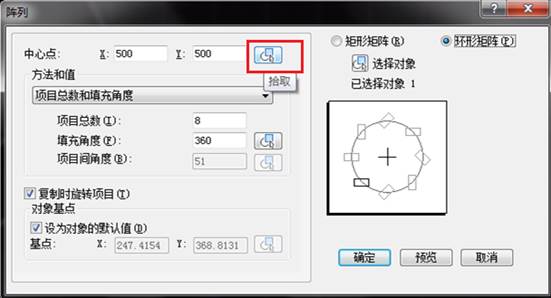

6、然后又回到阵列对话框，单击拾取点，选择圆的中心点。

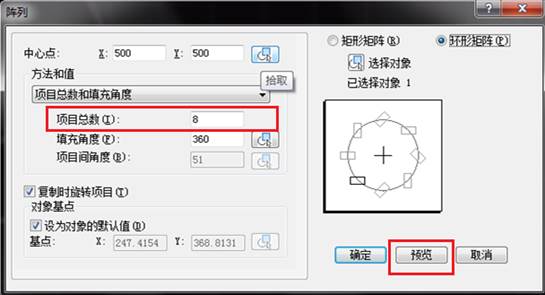

7、项目总数的意思是要多少个正方形，这里输入8。选择好之后可以单击预览。

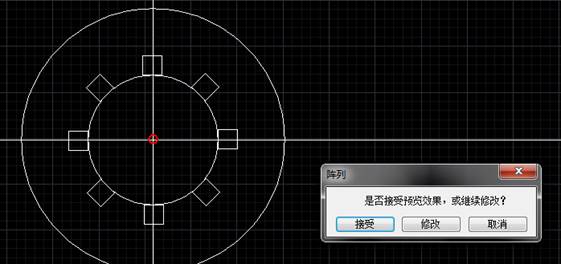

8、如果接受预览效果就单击接受，觉得不合适就可以单击修改。

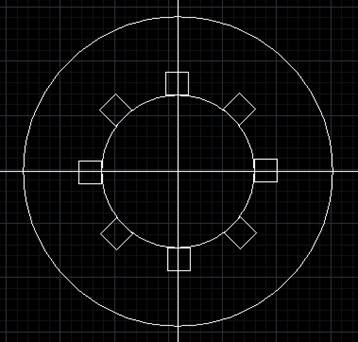

9、圆形阵列如图所示。
