中望CAD如何创建可编辑属性块

CAD如何创建可编辑属性块

在使用CAD时，如果需要重复地使用一个图形，我们可以将其制作成块（永久块或者随图文件保存的块），有没有另外一种可编辑的块呢？答案是肯定的，接下来教大家制作一个带属性的轴号块。

1、  打开CAD，画一个半径为10的圆，点击“绘图-块-定义属性”或者使用快捷命令“att”。

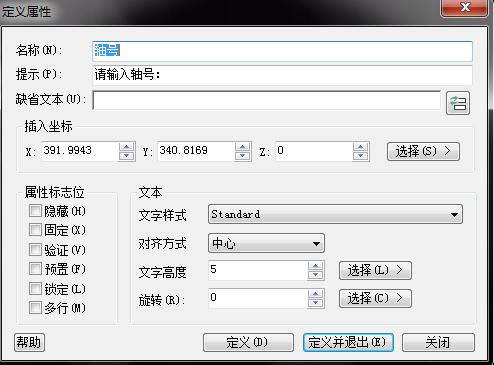

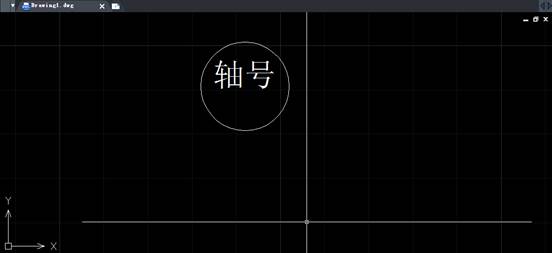

2、  第一步完成后，出现 “定义属性”对话框：名称是给属性块标记；提示是输入标记的时候提示的内容；缺省文本是不做输入的时候默认显示的内容； 插入坐标是标记的内容放置的位置，这里选择圆心的位置，最后点击定义并退出。

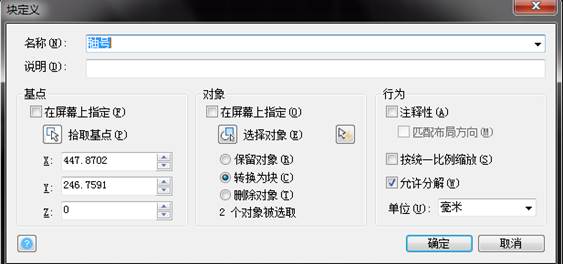

3、  第二步完成后，接下来就是写块了。点击“绘图-块-创建”，出现如下图所示的对话框。拾取基点选择圆心，选择对象框选整个圆，名称命名为轴号。

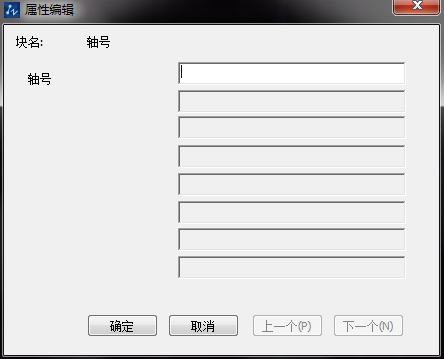

4、  第三步点击确定后会出现如图所示对话框，直接点击确定即可。

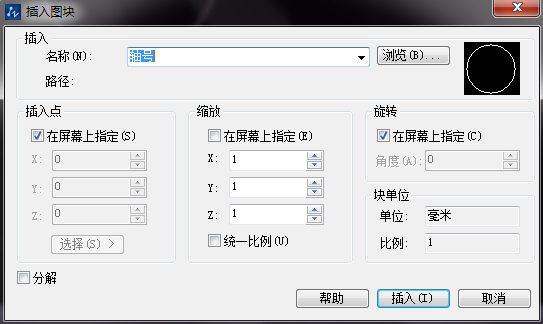

5、  接下来就是插入属性块了。点击“插入-块”，出现如图所示的对话框。

6、点击插入后，指定任意位置。按提示输入第一个轴号：1。重复第5步可继续插入属性块。
