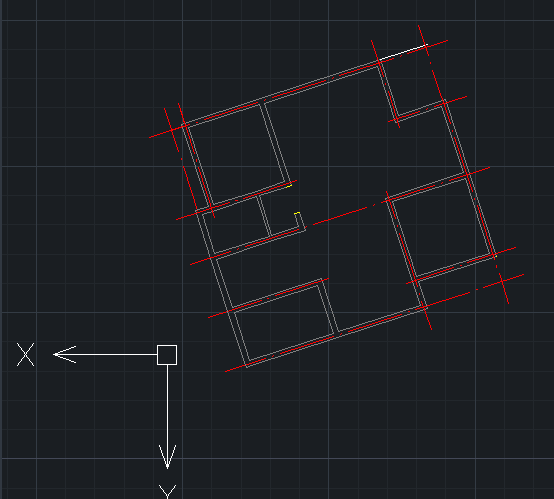

大家在使用CAD软件进行绘图时是否产生过这样的疑问，怎么在不旋转图形且不改变其坐标值的情况下，让图形和视图正交显示呢？详细的解决方法就让小编带着大家一起来看看吧。

具体步骤如下：

1、打开CAD绘图软件，在命令行处输入【UCS】，按【回车】键结束。

2、命令行相关内容提示：

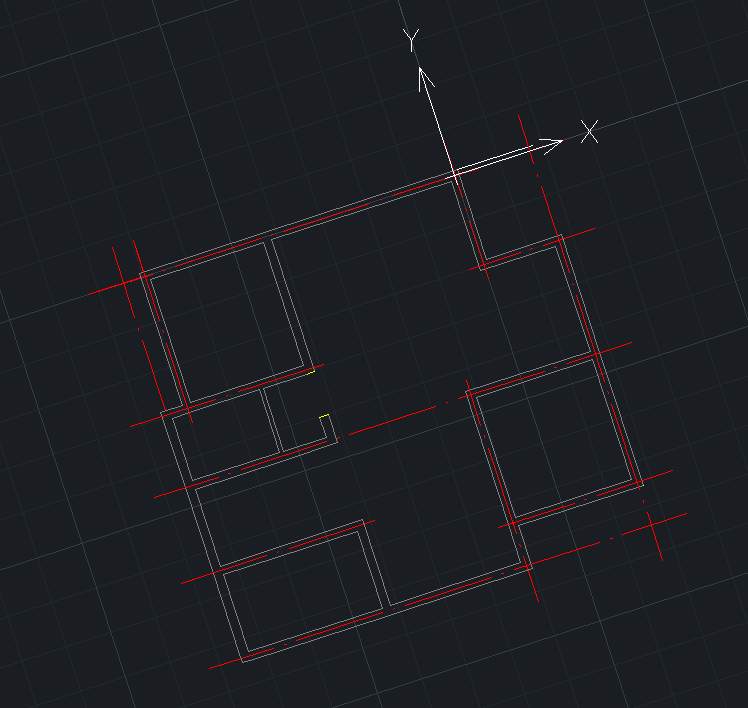

   在指定UCS的原点或者【面（F）/命名（NA）/对象（OB）/上一个（P）/视图（V）/世界（W）/3点（3）/X/Y/Z/Z轴（ZA）】<世界>；输入【3】，按回车键结束。使用三点定义可形成一个新的用户坐标系。

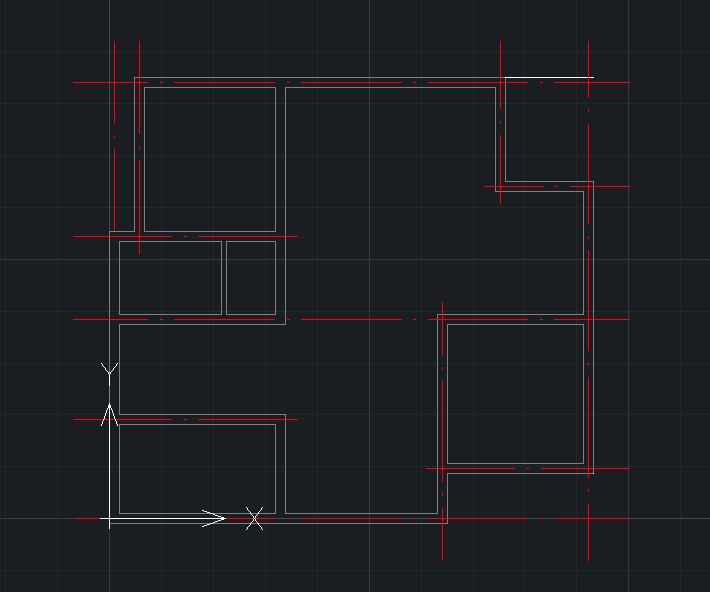

3、在命令行处输入【PLAN】，按【回车】键结束。命令行提示：输入[当前UCS(C)/UCS(U)/世界（W）]<当前UCS（C）>；输入【C】，按回车键结束。

注：

·【PLAN】命令显示内容为指定用户坐标系（UCS）的XY平面的正交视图，与此同时，世界坐标系（WCS）与所绘制图形的相对关系并未发生改变。

·【PLAN】命令显示内容为指定用户坐标系的（UCS）的平面的正交视图，并不是真正地去对图形进行旋转。

·在视口内执行【PLAN】命令的操作，不会对其他视口与模型空间的视图产生影响。

·用户在【UCS】及【PLAN】命令中输入【W】即可恢复原始世界坐标视图。

以上就是本篇文章的全部内容了，希望能对您有所帮助。
