中望CAD多重引线怎么使用

CAD多重引线怎么使用

多重引线功能是引线QLEADER(LE)功能的延伸，它可以方便地为序号标注添加多个引线，可以合并或对齐多个引线标注，在装配图、组装图上有十分重要的作用。

1、多重引线的组成

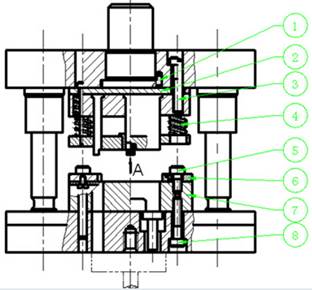

多重引线对象由内容、基线、引线和箭头四个基本部分组成，如下图。各部分的设置都比较灵活，内容可以为多行文字，可以为块对象，也可以使内容为空；基线是可选的，用户可在多重引线样式中设置基线的长度；引线也是可选的，当使用引线时，可以将引线设置为直线或样条典线；箭头的风格和大小也可以在多重引线样式中设置。由于多重引线是一个统一的标注整体，因此修改和调整都很方便。

2、添加引线

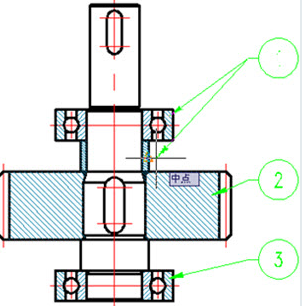

利用添加引线功能可以方便地为多重引线添加多条引线，具体操作步骤如下：

1) 选择“添加引线”菜单命令。

2) 选择多重引线标注。

3) 指定引线的位置。必要时，可连续添加多条引线。

3、引线对齐

当创建了多个引线后，可以利用引线对齐功能将引线排列整齐，让图片看起来更加整洁。

1) 选择多重引线的“对齐”菜单命令。

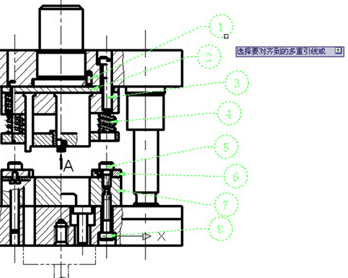

2) 选择需要对齐的多重引线。

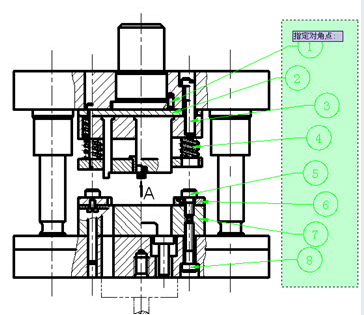

3) 选择对齐的参照对象。

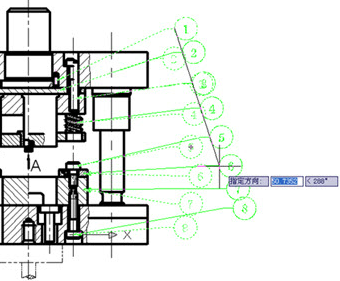

4) 指定对齐方向。

5) 完成对齐。
