为什么CAD图块复制粘贴到另一张图时会发生变化

我们有时从一张图纸复制一个图块，到另外一张图纸粘贴，会发现粘贴的并不是复制的图块，而是变成了其他形状，这是为什么呢？

出现这个问题并不是CAD有BUG，而是一个正常现象。出现这种现象的原因很简单，就是两张图中有同名的图块，而且两个图块中的图形并不相同。在一张CAD图纸中，一个块名只能对应一个图块定义，因此将另一张图中图块粘贴到当前图中时，因为已经存在同名图块，就只能用当前图中的定义，因此就会发现图块变了。

我们做一个简单的实验就可以很清楚地了解这个问题了。

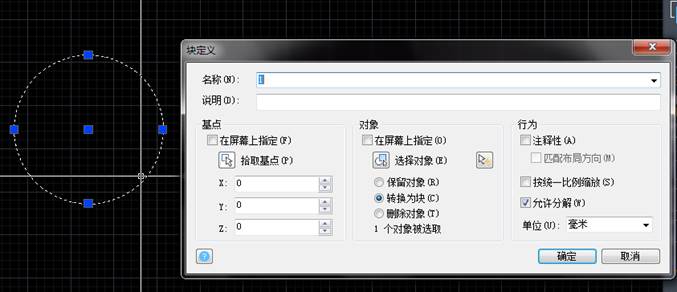

1、  在一张图中画一个圆，然后将这个图块定义成名为1的图块，如下图所示。

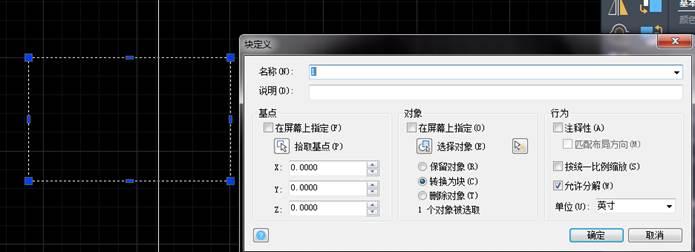

2、  再新建一张图，画一个矩形，然后将这个图块也定义成名为1的图块，如下图所示。

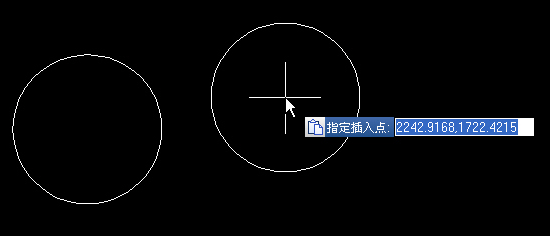

3、  定义好图块后，选择矩形图块，按CTRL+C复制，切换到另外一张图，按CTRL+V粘贴，粘贴的效果如下图。

4、通过上面的实验我们应该对问题理解得更清楚了，CAD图中每个图块名只能对应一个图块定义，因此遇到图块重名的情况就会发生粘贴的图块发生变化的问题。

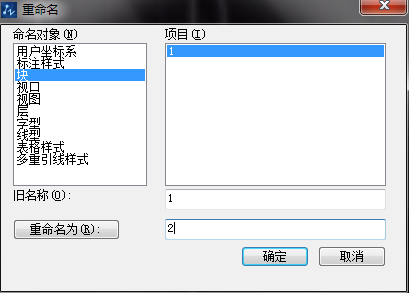

遇到这种问题时，我们只需要将其中一张图中的图块重命名，使两个图块的名字不一样就可以了。操作方法也很简单，输入重命名命令REN（RENAME），在对话框中修改图块的名字，如下图所示。

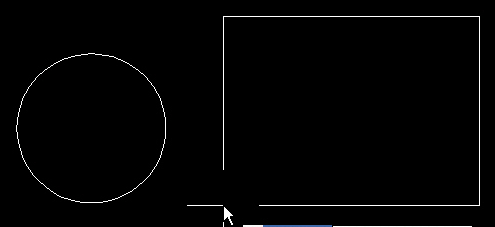

修改完图块名字后，再复制粘贴，我们就可以看到复制的图块不会再变了，如下图所示。
