中望CAD外部参照插入后图形不匹配该怎么办

CAD外部参照插入后图形不匹配该怎么办

有时候我们会遇到这样的问题：有两张单位不同的图，将一张图复制，在另一张图中粘贴到原坐标，两张图可以很好地匹配，但将一张图以外部参照的方式插入到另一张图却发现图形无法匹配。

为什么两张图单位不同，复制粘贴没事，插入外部参照就有问题了呢？这跟CAD内部的处理机制有关系。

从一张图将图形复制粘贴到另一张图时，CAD会忽略单位，比如从一张单位为英寸的图中复制一个半径为10的圆到一张单位为毫米的图中，圆的半径仍是10，也就是说变成了10毫米。但在插入外部参照的时候，CAD考虑到存在不同单位图纸参照的问题，因此在插入外部参照的时候会考虑单位，如下图所示。

上图中告诉我们：插入的外部参照图纸的单位是英寸，因为当前图纸单位是毫米，所以插入的图形会放大25.4倍。

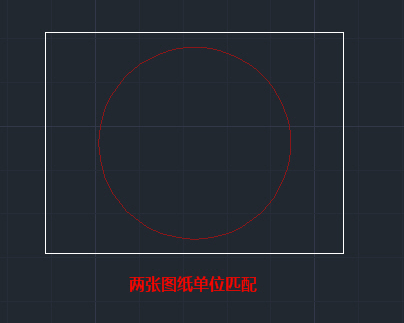

假如单位正常插入外部参照效果如下：

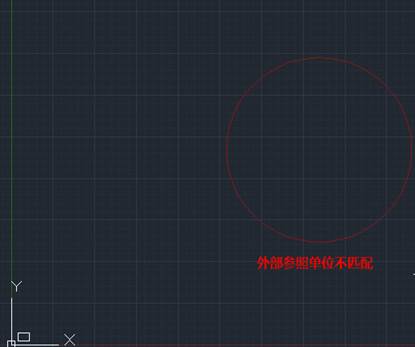

假如单位不匹配，外部参照的效果如下：

不仅图形被放大，而且由于图形并不在原点处，外部参照图形会按比例偏离原点或靠近原点。

如果遇到类似问题，首先输入UNITS命令检查一下两张图的单位，然后将两张图的单位设置成一样的就好了。
