中望CAD如何选择重叠的图形

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD如何选择重叠的图形 当图形有重叠的时候,如果我们想编辑最上面的图形,这时很简单,直接鼠标左键选中即可,但是有时候我们想编辑被挡住的图形怎么办?这时候用选择循环功能

CAD如何选择重叠的图形

当图形有重叠的时候,如果我们想编辑最上面的图形,这时很简单,直接鼠标左键选中即可,但是有时候我们想编辑被挡住的图形怎么办?这时候用选择循环功能就可以实现了,如下图所示。



CAD如何选择重叠的图形



CAD如何选择重叠的图形



CAD如何选择重叠的图形

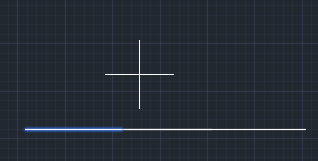

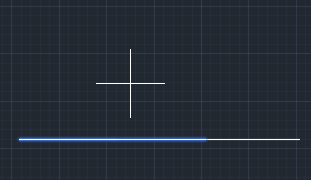

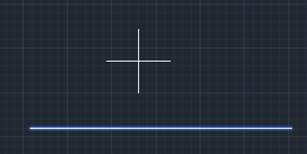

如上图所示的3张图片,分别是三条线段,最长的挡住中间的,中间的挡住最短的,重叠的图形我们该如何选择吗?下面简单地介绍一下操作方法。

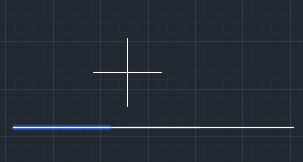

1、  同时按住键盘shift键和空格键,鼠标左键单击最左端选中最短的,如图所示。



CAD如何选择重叠的图形



2、松开shift键和空格键,鼠标左键单击,即可循环选择如上三条线段。

注:在第1步骤中,你也可以按住键盘shift键和空格键,鼠标左键单击中间线段与最短线段不重合部分且与最长线段重合部分,直接选中中间选段,如图所示。其他线段以此类推。



CAD如何选择重叠的图形
