为什么插入中望CAD图块时图形离插入点很远

为什么插入CAD图块时图形离插入点很远

在创建图块时必须正确定义插入点，否则在插入图块时不容易准确定位。

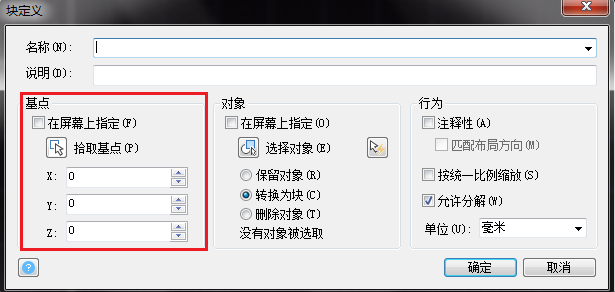

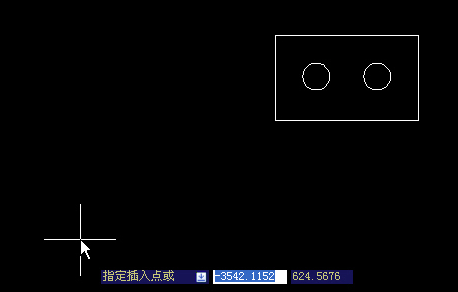

定义图块时默认的插入点为（0，0，0）点，如果图形离原点很远，插入时图形就会离插入位置很远，有时甚至会到视图外。

很显然，这样的插入点非常不利于图块的定位，因此提醒初学者，在定义图块时首先要注意合理定义插入点，否则等发现问题再来改插入点就会很麻烦。

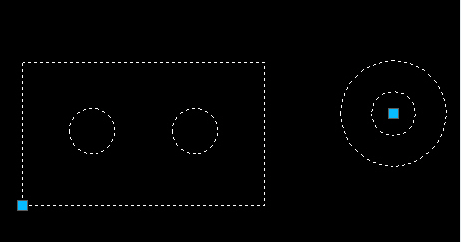

在定义图块时最好将插入点定义到图形上比较好定位的位置，如圆定义到圆心，矩形定义到一个角点。如下图所示。
