如何把中望CAD图块的属性文字分解为普通文字

如何把CAD图块的属性文字分解为普通文字

CAD中经常用到属性块，最常用的有图框和设备图块等，属性文字在不分解图块的情况下可以轻松编辑， 但有时我们需要把属性框炸开（X），炸开后属性文字显示的不是属性的值（也就是显示的文字），而是变成了标记，如下图所示。

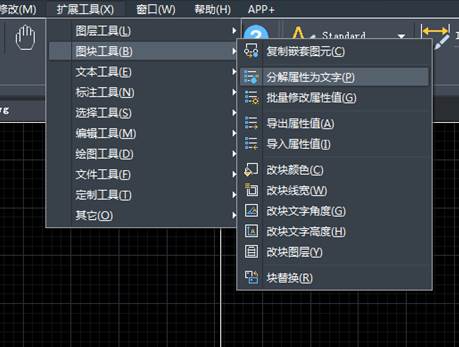

很显然，我们希望图块分解后能保持原来的样子，而不是变成图块定义之前的样子。但属性块用常规的炸开（EXPLODE）命令，结果就是这样的，属性文字变成了原始状态。因此在CAD的扩展工具中专门开发了一个命令：分解属性为文字（Explode Attributes to Text），命令是BURST。

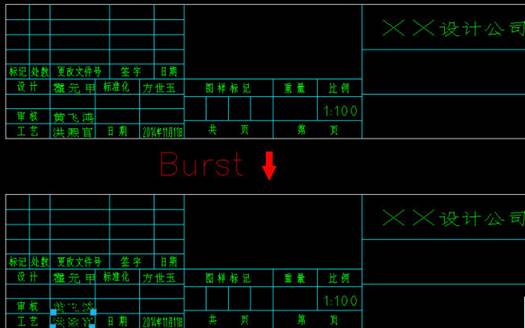

同样是上面的图块，我们用BURST命令再分解一下，分解结果如下。
