什么是中望CAD的图纸界限(LIMITS)

什么是CAD的图纸界限(LIMITS)

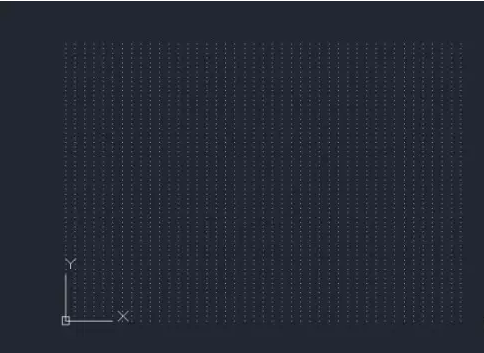

CAD的图纸界限可以用也可以不用，而且大部分设计人员不再使用它。 这是一个从老版本继承下来的命令，在早期版本中绘图流程是这样的：你首先要知道你画的是A4或A3的图纸，再根据你的图幅设置一个图纸界限（也就是图纸的左下角和右上角），栅格点只显示在图纸界线内，然后在图纸界限内，可以通过捕捉栅格点来绘图，如下图所示。

输入Limits命令，就可以设置图纸界限的左下角和右上角。如果limcheck变量设置为1，就只能在图纸界限内绘图，在图纸界限外无法定位点。假如你画图过程遇到执行命令后无法在图面画图的问题，可以检查一下是否是limcheck设置为1引起的。

检查和修改limcheck变量的方法：在命令行输入limcheck，回车，如果当前值为1，输入0，回车即可。
